Компонент переднего амортизатора — гайка амортизатора

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Задний уплотнитель моторного отсека
6. Декоративный колпачок
7. Щётка стеклоочистителя основного рычага в сборе
8. Щётка стеклоочистителя вспомогательного рычага в сборе
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. Верхний правый блок второй защитной перегородки в сборе
14. Подъём и опускание автомобиля
15. Колесо в сборе
16. правая передняя стойка в сборе
17. крышка гайки

Снятие 4 шагов

1.

   1

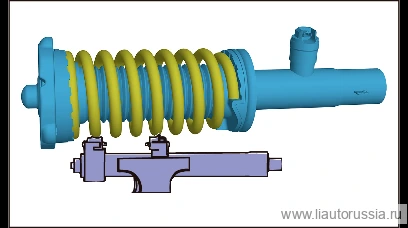

   Установите инструмент для сжатия пружины амортизатора на переднюю пружину.

   Примечание. При снятии крепёжной гайки левой передней стойки в сборе необходимо с помощью инструмента для сжатия пружины сжать пружину на определённое расстояние, соблюдайте безопасность при сборке.

2.

   2

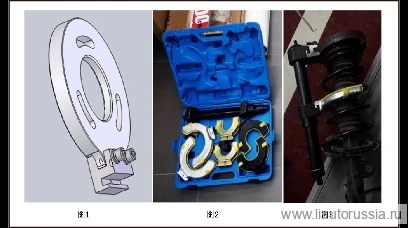

   Соедините патрон и пружинный зажим болтом в единое целое, как показано на рисунке 1. 2. Затем установите узел в сборе на приспособление для разборки/сборки, показанное на рисунке 2: верхней частью подсоедините к верхнему концу амортизатора, нижнюю часть вставьте в пружину, как показано на рисунке 3. 3. Сожмите пружину, вращая винт.

3.

   3

   Установите приспособление для разборки/сборки гайки переднего амортизатора, зафиксируйте передний амортизатор гаечным ключом.
4. 4

   Выверните гайку амортизатора (левая передняя), снимите гайку амортизатора (левая передняя). Используйте

   🔧 инструмент для монтажа/демонтажа гайки переднего амортизатора Внимание: при сжатии пружины амортизатора запрещается прикасаться к пружине руками Внимание: запрещается находиться людям перед передним и задним торцами амортизатора Внимание: разборку или сборку переднего амортизатора в сборе необходимо проводить на достаточно свободном пространстве 18 мм

Установка 2 шагов

1.

   1

   Установите гайку амортизатора (левый передний). X02-20020023 гайка амортизатора Момент затяжки: 50±5 Н·м

   ⚙︎ 50±5 Н·м🔧 инструмент для снятия/установки гайки переднего амортизатора 18 ммX02-20020023
2. 2

   После завершения установки гайки амортизатора (правый передний) уберите приспособление для разборки/сборки гайки переднего амортизатора.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
