Правая передняя стойка в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Задний уплотнитель моторного отсека
6. Декоративный колпачок
7. Щётка стеклоочистителя основного рычага в сборе
8. Щётка стеклоочистителя вспомогательного рычага в сборе
9. Передняя защита моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. Верхний правый блок второй защитной перегородки в сборе
14. Подъём и опускание автомобиля
15. Колесо в сборе

Снятие 8 шагов

1.

   1

   Отсоедините фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.).
2. 2

   Выверните крепёжный болт жгута проводов датчика скорости вращения правого переднего колеса (1 шт.), отведите жгут проводов датчика скорости вращения правого переднего колеса в сторону.

   🔧 Головка Внимание: Q1860612F71 Болт с шестигранной фланцевой головкой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммQ1860612F71одноразовая деталь

3.

   3

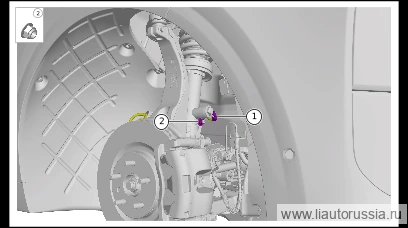

   С помощью инструмента зафиксируйте резьбовой стержень правой соединительной тяги переднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу переднего стабилизатора в сборе от правого нижнего кронштейна амортизатора в сборе.

   🔧 Рожково-накидной ключ Внимание: гайка Q33912T13F70 шестигранная фланцевая самоконтрящаяся с неметаллической вставкой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать резьбовой стержень шестигранным торцевым ключом на 6 мм и одновременно вывернуть крепёжную гайку рожково-накидным ключом на 18 мм.
4. 4

   Отсоедините разъём жгута проводов правой передней стойки в сборе (1 шт.).

5.

   5

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

   🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

6.

   6

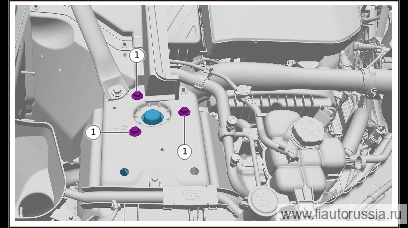

   Выверните крепёжный болт стойки амортизатора в сборе (правая передняя) (3 шт.), снимите стойку амортизатора в сборе (правая передняя) с места установки колеса в сборе (правое переднее).

   🔧 головка Внимание: X01-89185006 комплект болта с шестигранным фланцем и плоской шайбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 13 ммX01-89185006одноразовая деталь

   Примечание

   • При извлечении стойки амортизатора в сборе (правая передняя) следите за приводным валом в сборе (правый передний), чтобы избежать разъединения приводного вала с корпусом внутреннего ШРУС.
   • Необходима совместная работа двух специалистов по ремонту: один выворачивает болт, другой снизу поддерживает стойку амортизатора в сборе (правая передняя).

7.

   7

   Выверните крепёжные болты правой передней стойки амортизатора в сборе и нижнего кронштейна правого переднего амортизатора (1 шт.).

   🔧 Головка Примечание: X01-89180407 Направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 15 ммX01-89180407одноразовая деталь

8.

   8

   Используя приспособление для разведения кронштейна амортизатора, разведите прорезь нижнего кронштейна правого переднего амортизатора в сборе, снимите правую переднюю стойку в сборе.

   Примечание. При использовании приспособления для разведения кронштейна амортизатора разводите его только до положения, позволяющего отсоединить нижний кронштейн правого переднего амортизатора в сборе от правой передней стойки в сборе, во избежание повреждения приспособления для разведения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.

Установка 9 шагов

1. 1

   С помощью инструмента для расширения кронштейна амортизатора разожмите прорезь нижнего кронштейна правого переднего амортизатора в сборе, установите стойку амортизатора правую переднюю в сборе до упора.

   Примечание

   • При работе с инструментом для расширения кронштейна амортизатора разжимайте его только до положения, обеспечивающего соединение нижнего кронштейна правого переднего амортизатора в сборе со стойкой амортизатора правой передней в сборе, во избежание повреждения инструмента для расширения кронштейна амортизатора или нижнего кронштейна правого переднего амортизатора в сборе.
   • При установке нижнего кронштейна правого переднего амортизатора в сборе следите за совмещением установочных меток нижнего кронштейна правого переднего амортизатора в сборе и стойки амортизатора правой передней в сборе.
   • Проверьте, полностью ли состыкованы стойка амортизатора правая передняя в сборе и нижний кронштейн правого переднего амортизатора в сборе.

2.

   2

   Установите фиксирующий болт стойки передней правой в сборе и нижнего кронштейна амортизатора переднего правого в сборе (1 шт.). X01-89180407 Шестигранный фланцевый направляющий болт Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 головка Примечание: X01-89180407 шестигранный фланцевый направляющий болт — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите правую переднюю стойку амортизатора в сборе, установите крепёжные болты правой передней стойки амортизатора в сборе (3 шт.). X01-89184840 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 65±5 Н·м Указание: Проверьте правильность нижней точки крепления. Требуется совместная работа двух мастеров: один устанавливает болты, другой снизу поддерживает правую переднюю стойку амортизатора в сборе.

   ⚙︎ 65±5 Н·м🔧 Головка Примечание: X01-89185006 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 13 ммX01-89184840X01-89185006одноразовая деталь

4.

   4

   Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

5.

   5

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

   ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

6.

   6

   Подсоедините разъём жгута проводов правой передней стойки амортизатора в сборе (1 шт.).
7. 7

   Подсоедините тягу переднего стабилизатора правую в сборе к нижнему кронштейну правого переднего амортизатора в сборе, инструментом зафиксируйте шпильку тяги переднего стабилизатора правой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 рожково-накидной ключ Внимание: самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью; после каждого демонтажа необходимо заменять её новой деталью 18 ммQ1860816F61одноразовая деталь

   Примечание

   • При установке тяги переднего стабилизатора правой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно затягивая фиксирующую гайку рожково-накидным ключом на 18 мм.
   • Шестигранный фланцевый болт Q1860816F61 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью.

8.

   8

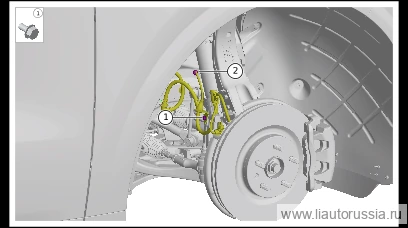

   Установите жгут проводов датчика скорости вращения правого переднего колеса в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе. Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1860612F71 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 10 ммQ1860612F71одноразовая деталь
9. 9

   Установите фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
