Тросик замка капота в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 21
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
Снятие 6 шагов
-

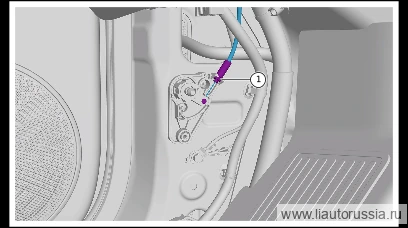

Отсоедините трос замка капота в сборе от монтажного основания внутренней ручки-защёлки замка капота.
-

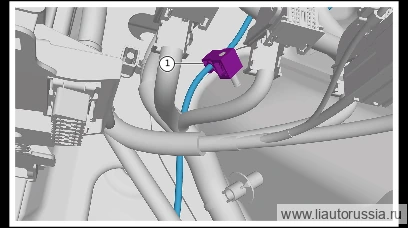

Отсоедините фиксирующую клипсу (1 шт.) тросового привода замка капота в сборе.
-

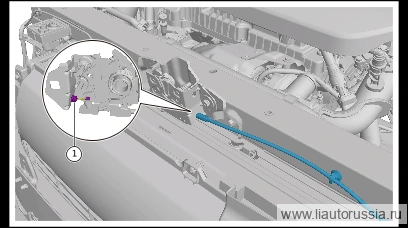

Отсоедините трос замка капота в сборе от замка капота в сборе.
-

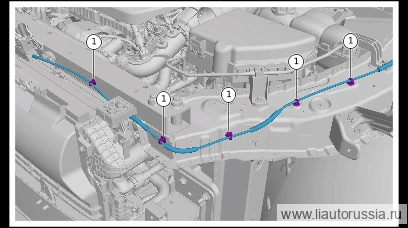

Отсоедините фиксирующую клипсу (5 шт.) тросового привода замка капота в сборе.
-

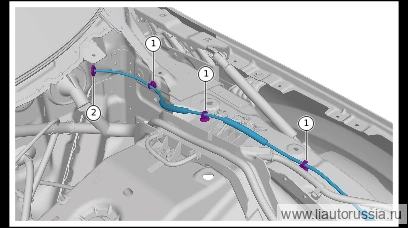

Отсоедините фиксирующую клипсу (3 шт.) тросового привода замка капота в сборе.
-
Снимите резиновую заглушку троса замка капота в сборе, снимите трос замка капота в сборе.
Установка 6 шагов
-
Пропустите трос замка капота в сборе, установите резиновую заглушку троса замка капота в сборе.
-
Установите фиксатор тросика замка капота в сборе (3 шт.).
-
Установите фиксатор тросика замка капота в сборе (5 шт.).
-
Подсоедините трос замка капота в сборе к замку капота в сборе.
-
Установите фиксатор тросика замка капота в сборе (1 шт.).
-
Подсоедините трос замка капота в сборе к монтажному основанию внутренней ручки замка капота.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
