Сварной узел двери багажника в сборе

Подготовительные работы 25

1. Двери автомобиля книга владельца
2. Задний логотип в сборе
3. Буквенный шильдик бренда в сборе
4. Эмблема модельного ряда в сборе
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. Разборка/сборка узла нижней внутренней облицовки двери багажника
8. Верхняя облицовка двери багажника в сборе
9. Снятие/установка узла спойлера
10. Двухдиапазонная антенна GNSS
11. Декоративный колпачок рычага заднего стеклоочистителя
12. Рычаг и щётка заднего стеклоочистителя в сборе
13. Облицовка оси стеклоочистителя в сборе
14. Электродвигатель заднего стеклоочистителя в сборе
15. левая защитная панель фонаря двери багажника
16. правая защитная панель светильника двери багажника
17. светильник двери багажника в сборе
18. Зуммер двери багажника с электроприводом
19. Замок двери багажника в сборе
20. Усилитель FM-антенны
21. Фильтр положительного полюса FM-антенны
22. Фильтр отрицательного полюса FM-антенны
23. Заднее ветровое стекло в сборе
24. Нижний кронштейн левого электрического упора двери багажника в сборе
25. Нижний кронштейн правого электрического упора двери багажника в сборе

Снятие 5 шагов

1.

   1

   Выверните крепёжный болт жгута проводов двери багажника (1 шт.).

   🔧 головка 10 мм Внимание: комбинация M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой детальюM01-89146616одноразовая деталь
2. 2

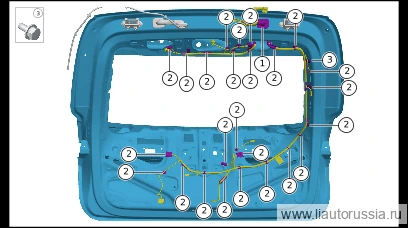

   Отсоедините фиксирующую защёлку (25 шт.) жгута проводов двери багажника.
3. 3

   Отсоедините заглушку (1 шт.) жгута проводов двери багажника, пропустите жгут проводов двери багажника через технологическое отверстие заглушки наружу.

4.

   4

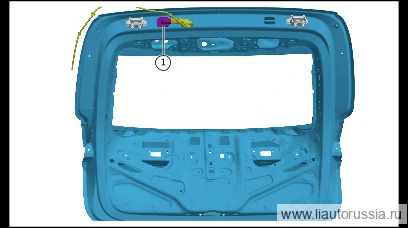

   Отсоедините заглушку (1 шт.) трубопровода заднего омывателя в сборе 2, пропустите трубопровод омывателя в сборе 2 через отверстие, предусмотренное в заглушке.

5.

   5

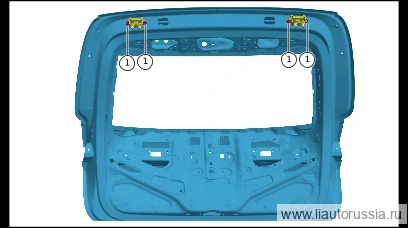

   Выверните крепёжный винт сварного узла двери багажника в сборе (4 шт.), снимите сварной узел двери багажника в сборе.

   🔧 отвёрточная головка T45 Внимание: винт с полукруглой головкой и внутренним шестигранным шлицем (Torx) X01-89215826 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой детальюX01-89215826одноразовая деталь

   Примечание. Данная операция требует совместного участия двух специалистов по ремонту.

Установка 5 шагов

1.

   1

   Установите дверь багажника сварную в сборе, установите крепёжные винты (4 шт.) двери багажника сварной в сборе. X01-89215826 Винт с полукруглой головкой и внутренним шестигранником Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка-бита Примечание: X01-89215826 винт с полукруглой головкой и внутренним шестигранником — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую T45X01-89215826Z99-99990244Z99-99990237одноразовая деталь

   Примечание

   • Данная операция требует одновременного участия двух специалистов по ремонту.
   • При замене двери багажника на отбортовку двери багажника необходимо нанести кузовной листовой герметик Z99-99990244 X 2.
   • При замене двери багажника, после завершения окрасочных работ, перед сборкой листового металла нанести полостной воск во внутреннюю полость отбортовки двери Z99-99990237 X 1.

2.

   2

   Пропустите трубопровод заднего омывателя 2 в сборе через технологическое отверстие заглушки, установите заглушку (1 шт.) трубопровода заднего омывателя 2 в сборе.

3.

   3

   Пропустите жгут проводов двери багажника через отверстие, предусмотренное в заглушке, установите заглушку (1 шт.) жгута проводов двери багажника.
4. 4

   Установите крепёжный фиксатор жгута проводов двери багажника (25 шт.).
5. 5

   Установите крепёжные болты (1 шт.) жгута проводов двери багажника. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждом снятии/установке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь

Моменты затяжки — сводка
