Светильник двери багажника в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения деталей салона.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- левая защитная панель фонаря двери багажника
- правая защитная панель светильника двери багажника
Снятие 3 шагов
-

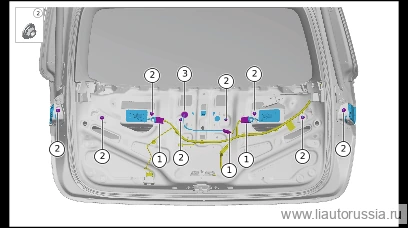

Отсоедините разъём(3 шт.) фонаря двери багажника в сборе.
-
Выверните крепёжные болты (8 шт.) фонаря двери багажника в сборе.
🔧 головка 10 мм -
Отсоедините соединение заглушки с кузовом, снимите фонарь двери багажника в сборе.
Установка 3 шагов
-
Подсоедините заглушку к кузову.
-
Установите фонарь двери багажника в сборе, установите крепёжный болт(8 шт.) фонаря двери багажника в сборе. M01-89320206 комплект: гайка с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 4±0,5 Н·м
⚙︎ 4±0.5 Н·м🔧 головка 10 ммM01-89320206 -
Подсоедините разъём (3 шт.) фонаря двери багажника в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фонарь двери багажника в сборе, установите крепёжный болт(8… | 4±0.5 Н·м |
