Заднее ветровое стекло в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Разборка/сборка узла нижней внутренней облицовки двери багажника
5. Верхняя облицовка двери багажника в сборе
6. Снятие/установка узла спойлера
7. Декоративный колпачок рычага заднего стеклоочистителя
8. Рычаг и щётка заднего стеклоочистителя в сборе
9. Облицовка оси стеклоочистителя в сборе

Снятие 7 шагов

1.

   1

   Отсоедините соединение жгута проводов положительного фильтра антенны FM с задним ветровым стеклом в сборе.

   Примечание. При выполнении операции действуйте медленно и равномерно.
2. 2

   Отсоедините жгут проводов положительного фильтра FM-антенны от двери багажника, отведите жгут проводов положительного фильтра FM-антенны в сторону.

3.

   3

   Отсоедините жгут провода отрицательного фильтра FM-антенны от заднего ветрового стекла в сборе.

   Примечание. Выполняйте операцию медленно и равномерно.
4. 4

   Отсоедините фиксирующую защёлку соединения жгута проводов фильтра отрицательного полюса FM-антенны с дверью багажника (1 шт.), отведите жгут проводов фильтра отрицательного полюса FM-антенны в сторону.

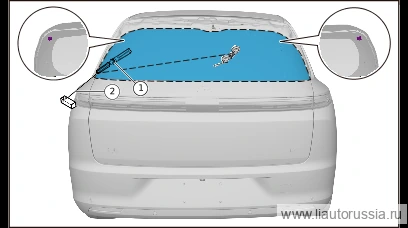

5.

   5

   Вставьте защитную плёнку - - из комплекта инструмента для отделения приклеенного стекла между ветровым стеклом и дверью багажника в сборе. 2. С помощью шила проколите клей стекла между защитной плёнкой и задним ветровым стеклом и протяните конец режущей струны - - снаружи внутрь салона.
6. 6

   Закрепите второй конец режущей проволоки на устройстве намотки, приведите устройство намотки в действие для разрезания стекла.

   Примечание

   • При резке прижимайте режущую проволоку пластиковым клином под стеклом, чтобы она могла свободно перемещаться между стеклом и кузовом. b.
   • Если стекло будет использовано повторно, необходимо следить за тем, чтобы электрические разъёмы обогрева стекла и антенного модуля не были повреждены. c.
   • При резке избегайте фиксирующих штифтов (2 шт.), можно повторить шаг демонтажа 5, обходя фиксирующие штифты, для продолжения резки оставшейся области.

7.

   7

   С помощью присосок снимите заднее ветровое стекло в сборе (операция выполняется вдвоём).

Установка 9 шагов

1.

   1

   Перед началом нанесения грунтовки для стеклоклея тщательно очистите склеиваемую поверхность (очиститель стекла-Z99-99990600) и полностью высушите растворитель.

   Z99-99990600
2. 2

   Перед использованием праймера для стеклоклея встряхивайте его не менее двух минут, чтобы обеспечить равномерное перемешивание, и только после этого используйте. Затем фетровым тампоном нанесите праймер для стеклоклея, нанесите стеклоклей на лобовое стекло по траектории нанесения стеклоклея (грунтовочный слой-Z99-99990599), ширина 13-20 мм, время высыхания 10 мин.

   Z99-99990599
3. 3

   С помощью канцелярского ножа или клещей для обрезки носика обрежьте носик тюбика стеклогерметика в форме «объёмного треугольника» шириной 8 мм и высотой 12 мм. 4. Разверните отверстие носика в сторону, противоположную направлению нанесения герметика, и наносите герметик по клеевой траектории треугольным сечением (стеклогерметик-Z99-99990601).

   Z99-99990601

   Примечание. В местах разрыва нахлёст слева и справа должен составлять 20-30 мм, чтобы избежать протечки воды; место стыка по возможности располагайте под стеклом; нанесение стеклогерметика должно быть непрерывным и равномерным.

4.

   4

   С помощью присосок приклейте стекло к фланцу кузова (операция выполняется вдвоём), слегка отрегулируйте положение, чтобы зазоры слева и справа относительно боковины кузова были одинаковыми, прижмите для обеспечения надёжного склеивания.

   Примечание

   • Время поверхностного высыхания и отверждения герметика для стекла составляет 1 час; приклеивание должно быть завершено в течение 20 минут после нанесения герметика; регулировку положения стекла с помощью присосок производите до высыхания и отверждения герметика. b.
   • Не перемещайте автомобиль в течение четырёх часов после завершения установки; автомобиль можно передавать клиенту через 24 часа; не мойте автомобиль в течение трёх дней; специальный герметик для стекла полностью высыхает через двое суток — до полного высыхания герметика избегайте движения по неровным дорогам с ямами, чтобы стекло не сместилось и не привело к протечке.

5.

   5

   Наклейте по периметру заднего ветрового стекла в сборе скотч для вспомогательной фиксации.

   Примечание. В течение времени безопасности застывания герметика запрещается с силой закрывать двери при закрытых окнах; в течение времени безопасности запрещается передавать автомобиль клиенту.

6.

   6

   Верните на место жгут проводов отрицательного фильтра FM-антенны, подсоедините жгут проводов отрицательного фильтра FM-антенны к заднему ветровому стеклу в сборе.
7. 7

   Установите фиксирующую защёлку соединения жгута проводов фильтра отрицательного полюса FM-антенны с дверью багажника (1 шт.).

8.

   8

   Верните на место жгут проводов положительного фильтра антенны FM, подсоедините жгут проводов положительного фильтра антенны FM к заднему стеклу в сборе.
9. 9

   Установите фиксатор(1 шт.) жгута проводов фильтра положительной полярности антенны FM.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
