Двухдиапазонная антенна GNSS
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
- Верхняя облицовка двери багажника в сборе
- Снятие/установка узла спойлера
Снятие 3 шагов
-
Отсоедините разъём(1 шт.) жгута проводов двухдиапазонной антенны GNSS.
-

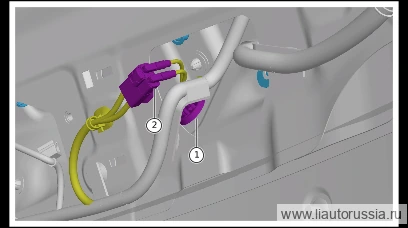

Отсоедините резиновый уплотнитель(1 шт.) жгута проводов двухдиапазонной антенны GNSS.
-
Расстыкуйте крепёжные фиксаторы двухдиапазонной антенны GNSS (3 шт.), снимите двухдиапазонную антенну GNSS.
Установка 3 шагов
-
Установите двухдиапазонную антенну GNSS, установите фиксирующие защёлки двухдиапазонной антенны GNSS (3 шт.).
-
Установите резиновую защитную втулку(1 шт.) жгута проводов двухдиапазонной антенны GNSS.
-
Установите разъём(1 шт.) жгута проводов двухдиапазонной антенны GNSS.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
