Зуммер двери багажника с электроприводом
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Разборка/сборка узла нижней внутренней облицовки двери багажника
Снятие 3 шагов
-

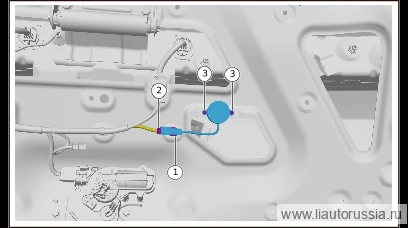

Отсоедините фиксатор разъёма (1 шт.).
-
Отсоедините разъём жгута проводов зуммера двери багажника с электроприводом (1 шт.).
-
Выверните крепёжные винты зуммера двери багажника с электроприводом (2 шт.), снимите зуммер двери багажника с электроприводом.
🔧 крестовая отвёртка
Установка 3 шагов
-
Установите зуммер двери багажника с электроприводом, установите фиксатор разъёма (1 шт.).
-
Подсоедините разъём жгута проводов зуммера двери багажника с электроприводом (1 шт.).
-
Установите крепёжные винты зуммера двери багажника с электроприводом (2 шт.). M01-89275016 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой. Момент затяжки: затянуть до упора.
🔧 крестовая отвёрткаM01-89275016
