Электродвигатель заднего стеклоочистителя в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Разборка/сборка узла нижней внутренней облицовки двери багажника
5. Верхняя облицовка двери багажника в сборе
6. Снятие/установка узла спойлера
7. Декоративный колпачок рычага заднего стеклоочистителя
8. Рычаг и щётка заднего стеклоочистителя в сборе

Снятие 3 шагов

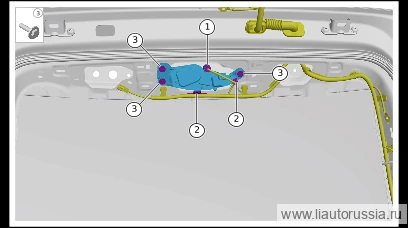

1.

   1

   Отсоедините разъём жгута проводов электродвигателя заднего стеклоочистителя в сборе (1 шт.).
2. 2

   Отсоедините фиксирующий зажим (2 шт.) жгута проводов двери багажника.
3. 3

   Выверните крепёжный болт (3 шт.) электродвигателя заднего стеклоочистителя в сборе, снимите электродвигатель заднего стеклоочистителя в сборе.

   🔧 головка 10 мм Q140B0625F36L — шестигранный болт с плоской шайбой в сборе

Установка 3 шагов

1. 1

   Установите электродвигатель заднего стеклоочистителя в сборе, установите крепёжный болт (3 шт.) электродвигателя заднего стеклоочистителя в сборе. Q140B0625F36L комплект: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
2. 2

   Установите фиксирующую защёлку жгута проводов двери багажника (2 шт.).
3. 3

   Подсоедините разъём жгута проводов электродвигателя заднего стеклоочистителя в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
