Верхняя поперечина радиатора, подузел в сборе

Подготовительные работы 14

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Задняя защитная панель передней части днища
11. Нижняя защита переднего бампера в сборе
12. Демонтаж/монтаж узла переднего бампера в сборе
13. Нижняя активная решётка радиатора в сборе
14. Разборка/сборка узла монтажного кронштейна переднего комбинированного фонаря

Снятие 5 шагов

1. 1

   Отсоедините фиксатор (2 шт.) жгута проводов моторного отсека в сборе от верхней поперечины радиатора в сборе.

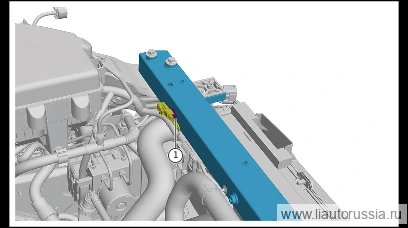

2.

   2

   Отсоедините фиксатор (1 шт.) жгута проводов моторного отсека в сборе от верхней поперечины радиатора в сборе.

3.

   3

   Отсоедините фиксирующие защёлки (2 шт.) подводящего водяного шланга радиатора и верхней поперечины радиатора (подузел в сборе).
4. 4

   Отсоедините фиксирующую защёлку (1 шт.) крепления обратного патрубка высокотемпературного радиатора к верхней поперечной балке радиатора, подузел в сборе.

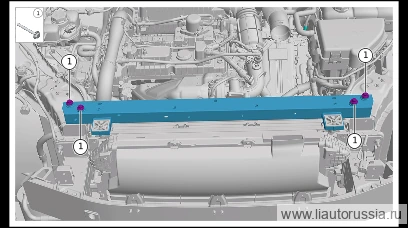

5.

   5

   Выверните крепёжные болты верхней поперечины радиатора, подузел в сборе (4 шт.), снимите верхнюю поперечину радиатора, подузел в сборе.

   🔧 Головка Примечание: X01-89184875 Комплект из шестигранного фланцевого болта и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 13 ммX01-89184875одноразовая деталь

Установка 5 шагов

1.

   1

   Установите верхнюю поперечину радиатора в сборе, установите крепёжные болты верхней поперечины радиатора в сборе (4 шт.). X01-89184875 Болт с шестигранной фланцевой головкой и плоская шайба в сборе Момент затяжки: 30±3 Н·м

   ⚙︎ 30±3 Н·м🔧 головка Примечание: X01-89184875 болт с шестигранной фланцевой головкой и плоская шайба в сборе являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять их новыми деталями 13 ммX01-89184875одноразовая деталь

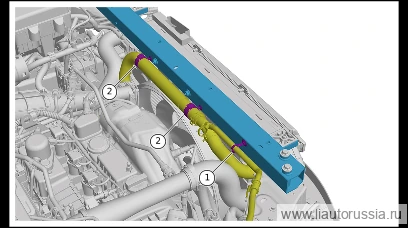

2.

   2

   Установите фиксирующую защёлку (1 шт.) обратной трубки высокотемпературного радиатора и подузла в сборе верхней поперечины радиатора.
3. 3

   Установите фиксатор (2 шт.) подводящего шланга радиатора на верхней поперечине радиатора в сборе.

4.

   4

   Установите фиксирующие защёлки (1 шт.) жгута проводов моторного отсека в сборе и верхней поперечины радиатора (подузел в сборе).

5.

   5

   Установите фиксирующие защёлки (2 шт.) жгута проводов моторного отсека в сборе и верхней поперечины радиатора (подузел в сборе).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены нижней активной решётки радиатора
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Калибровка кругового обзора 360°
