Правое крыло
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Защита правой петли моторного отсека в сборе
- Декоративная накладка камеры правого крыла в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- правый монтажный кронштейн переднего бампера
- Колесо в сборе
- Правая передняя колёсная арка
- Бачок омывателя в сборе
- Удлинитель нижней облицовки правой передней двери в сборе
- Защитная панель правого крыла
Снятие 5 шагов
-
Выверните крепёжные болты правого крыла (3 шт.). Q140B0616F38L Комбинированный шестигранный болт с плоской шайбой
🔧 Головка 10 мм -
Выверните крепёжные болты правого крыла (2 шт.). Q140B0616F38L Комбинированный шестигранный болт с плоской шайбой
🔧 Головка 10 мм -
Выверните крепёжные болты правого крыла (1 шт.). Q140B0616F38L Комбинированный шестигранный болт с плоской шайбой
🔧 Головка 10 мм -

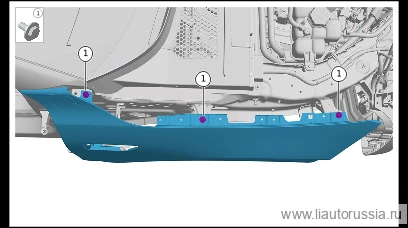

Выверните крепёжные болты правого крыла (3 шт.). Q140B0616F38L Комбинированный шестигранный болт с плоской шайбой
🔧 Головка 10 мм -

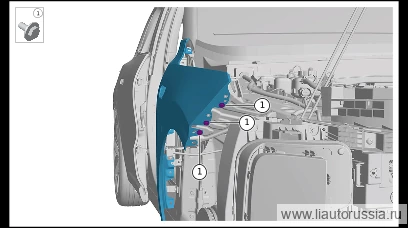

Выверните крепежный болт (3 шт.) правого крыла, снимите правое крыло. Q140B0616F38L комбинированное изделие: болт с шестигранной головкой и плоская шайба
🔧 Головка 10 мм
Установка 5 шагов
-
Установите правое крыло, установите крепежные болты (3 шт.) правого крыла. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты (3 шт.) правого крыла. Q140B0616F38L Комбинированный крепёж: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите крепёжные болты (1 шт.) правого крыла. Q140B0616F38L Комбинированный крепёж: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите крепёжные болты (2 шт.) правого крыла. Q140B0616F38L Комбинированный крепёж: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите крепёжные болты (3 шт.) правого крыла. Q140B0616F38L Комбинированный крепёж: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правое крыло, установите крепежные болты (3 шт.) правого кр… | 9±1 Н·м |
| Установите крепёжные болты (3 шт.) правого крыла. Q140B0616F38L Комбин… | 9±1 Н·м |
| Установите крепёжные болты (1 шт.) правого крыла. Q140B0616F38L Комбин… | 9±1 Н·м |
| Установите крепёжные болты (2 шт.) правого крыла. Q140B0616F38L Комбин… | 9±1 Н·м |
| Установите крепёжные болты (3 шт.) правого крыла. Q140B0616F38L Комбин… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камеры кругового обзора MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
