Бачок омывателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Заливная горловина бачка омывателя в сборе
- Подъём и опускание автомобиля
- Колесо в сборе
- Правая передняя колёсная арка
Снятие 6 шагов
-

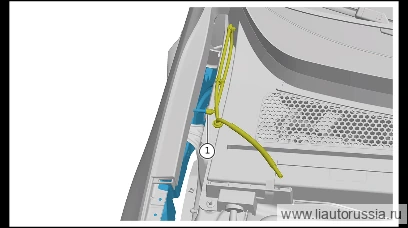

Отсоедините передний трубопровод омывателя 1 в сборе от бачка омывателя в сборе.
-
Отсоедините разъём (1 шт.) жгута проводов моторного отсека и жгута проводов бака стеклоомывателя в сборе.
-
Отсоедините трубопровод омывателя заднего стекла в сборе 1 от бачка омывателя в сборе.
-

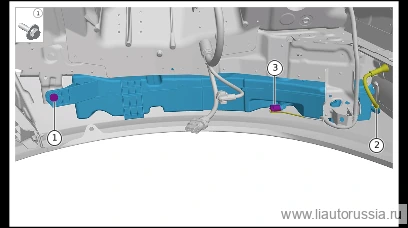

Выверните крепёжные болты бачка омывателя в сборе (1 шт.), медленно извлеките бачок омывателя в сборе.
🔧 головка 10 мм -
Отсоедините разъём (1 шт.) жгута проводов моторного отсека и жгута проводов бака стеклоомывателя в сборе.
-

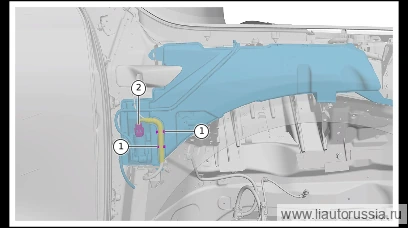

Отсоедините фиксатор крепления жгута проводов моторного отсека к бачку омывателя в сборе (2 шт.), снимите бачок омывателя в сборе.
Установка 6 шагов
-
Установите бак стеклоомывателя в сборе, установите фиксирующий зажим (2 шт.) жгута проводов моторного отсека и бака стеклоомывателя в сборе.
-
Подсоедините разъём (1 шт.) жгута проводов моторного отсека к жгуту проводов бачка омывателя в сборе.
-
Установите крепёжные болты бачка омывателя в сборе (1 шт.). Q146B0622F62L болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе. Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Соедините трубопровод омывателя заднего стекла в сборе 1 с бачком омывателя в сборе.
-
Подсоедините разъём (1 шт.) жгута проводов моторного отсека к жгуту проводов бачка омывателя в сборе.
-
Подсоедините передний трубопровод омывателя 1 в сборе к бачку омывателя в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты бачка омывателя в сборе (1 шт.). Q146B0622F… | 6±1 Н·м |
