Защитная панель правого крыла
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Аккумулятор книга владельца
- Двери багажника на электроприводе книга владельца
Снятие 5 шагов
-
Выверните крепёжный болт (1 шт.) ограничителя хода передней двери в сборе.
🔧 торцевая насадка отвёртки Внимание: винт Q215B0825T1F71S с внутренним шестигранно-звёздчатым шлицем и цилиндрической головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым T40одноразовая деталь -

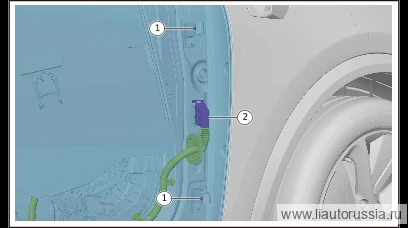

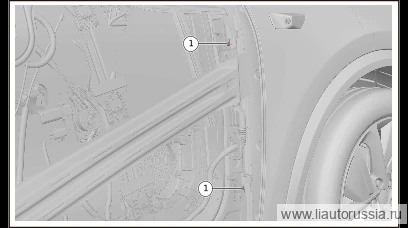

Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Отсоедините разъём жгута проводов (1 шт.) правой передней двери в сборе.
-
Выверните крепёжные винты петли (2 шт.), снимите правую переднюю дверь в сборе.
🔧 головка E8 (Torx) Примечание: данный этап требует участия двух специалистов по ремонту -

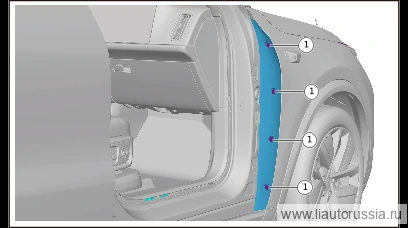

Демонтируйте фиксаторы защитной панели правого крыла (4 шт.), снимите защитную панель правого крыла.
Установка 5 шагов
-
Установите защиту правого крыла, установите фиксирующую защелку (4 шт.) защиты правого крыла.
Примечание. После завершения установки убедитесь, что защита крыла плотно прилегает к соседним контактирующим деталям без зазоров. -
Установите правую переднюю дверь в сборе, установите крепёжные винты (2 шт.) петель. LAA-81010023 Крепёжный винт петли двери Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 торцевая головка E8 Torx -
Подсоедините разъём жгута проводов правой передней двери в сборе (1 шт.).
Примечание. Данная операция требует участия двух специалистов по ремонту. -
Установите защитный кожух гайки петли боковой двери (2 шт.).
-
Установите фиксирующие болты (1 шт.) ограничителя передней двери в сборе. Q215B0825T1F71S винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 23±2
🔧 головка-бита Внимание: винт Q215B0825T1F71S с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его на новый T40одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правую переднюю дверь в сборе, установите крепёжные винты (… | 23±3.5 Н·м |
