Левое крыло W
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Защита левой петли моторного отсека в сборе
- Декоративный элемент камеры левого крыла в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- левый монтажный кронштейн переднего бампера
- Колесо в сборе
- Левый передний подкрылок
- Удлинитель нижней декоративной панели левой передней двери в сборе
- Защитная панель левого крыла
Снятие 5 шагов
-

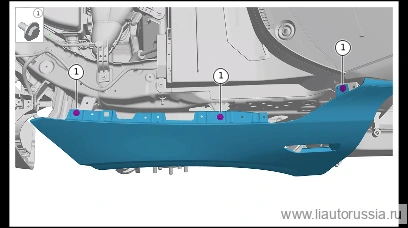

Выверните крепёжные болты (3 шт.) левого крыла.
🔧 Головка 10 мм -

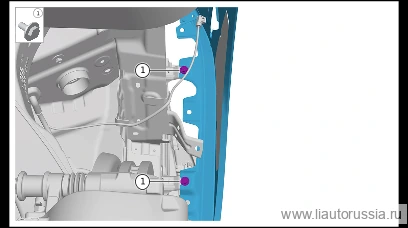

Выверните крепёжные болты (2 шт.) левого крыла.
🔧 Головка 10 мм -
Выверните крепёжные болты (1 шт.) левого крыла.
🔧 Головка 10 мм -
Выверните крепёжные болты (3 шт.) левого крыла.
🔧 Головка 10 мм -

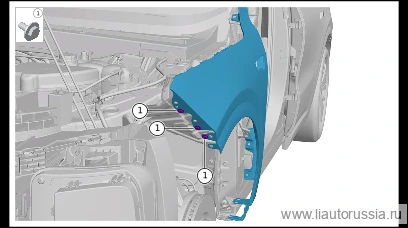

Выверните крепёжные болты левого крыла (3 шт.), снимите левое крыло.
🔧 Головка 10 мм
Установка 5 шагов
-
Установите левое крыло, установите крепежный болт (3 шт.) левого крыла. Q140B0616F38L комбинированное изделие: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите крепежные болты (3 шт.) левого крыла. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепежные болты (1 шт.) левого крыла. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепежные болты (2 шт.) левого крыла. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепежные болты (3 шт.) левого крыла. Комбинированный шестигранный болт и плоская шайба Q140B0616F38L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левое крыло, установите крепежный болт (3 шт.) левого крыла… | 9±1 Н·м |
| Установите крепежные болты (3 шт.) левого крыла. Комбинированный шести… | 9±1 Н·м |
| Установите крепежные болты (1 шт.) левого крыла. Комбинированный шести… | 9±1 Н·м |
| Установите крепежные болты (2 шт.) левого крыла. Комбинированный шести… | 9±1 Н·м |
| Установите крепежные болты (3 шт.) левого крыла. Комбинированный шести… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Калибровка камеры кругового обзора MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
