Удлинитель нижней декоративной панели левой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Снятие 2 шагов
-

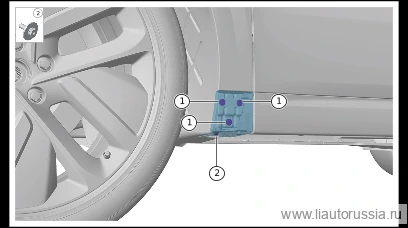

Выверните крепёжные болты удлинителя нижней облицовочной панели левой передней двери в сборе (1 шт.). X01-89146620 комплект болта с внутренним шестигранником-звёздочкой, пружинной шайбы и плоской шайбы
🔧 головка 10 ммX01-89146620 -
Отсоедините фиксирующие защёлки (3 шт.) удлинителя нижней облицовки левой передней двери в сборе, снимите удлинитель нижней облицовки левой передней двери в сборе.
Установка 2 шагов
-
Установите удлинитель нижней облицовки левой передней двери в сборе, убедитесь, что фиксирующие клипсы (3 шт.) установлены до места фиксации.
-
Установите крепёжные болты (1 шт.) удлинителя нижней декоративной накладки левой передней двери в сборе. X01-89146620 Болт с шестигранной головкой и торцевым шестигранным (Torx) шлицем в комплекте с пружинной и плоской шайбами. Момент затяжки: 6,0±1 Н·м.
⚙︎ 6.0±1 Н·м🔧 торцевая головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (1 шт.) удлинителя нижней декоративной накл… | 6.0±1 Н·м |
