Защитная панель левого крыла
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 5 шагов
-
Выверните крепёжный болт (1 шт.) ограничителя хода передней двери в сборе.
🔧 торцевая насадка отвёртки Внимание: винт Q215B0825T1F71S с внутренним шестигранно-звёздчатым шлицем и цилиндрической головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым T40одноразовая деталь -

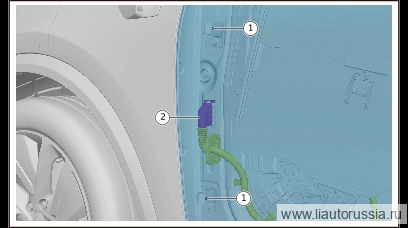

Снимите защитный кожух гайки петли боковой двери (2 шт.).
-
Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
-

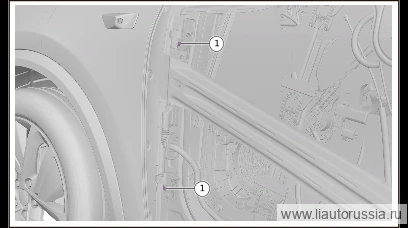

Выверните крепёжные винты петли (2 шт.), снимите левую переднюю дверь в сборе.
🔧 E8 шестигранная звёздообразная головка Внимание: данная операция требует выполнения двумя мастерами -

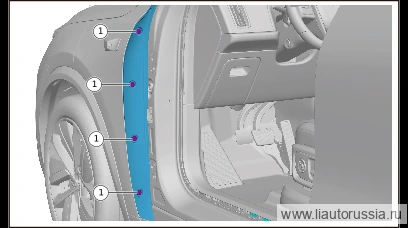

Демонтируйте фиксирующую защёлку (4 шт.) защитной панели левого крыла, снимите защитную панель левого крыла.
Установка 5 шагов
-
Установите защитную панель левого крыла, установите фиксирующую защёлку (4 шт.) защитной панели левого крыла.
Примечание. После завершения установки убедитесь, что защитная панель крыла плотно прилегает к соседним деталям без зазоров. -
Установите узел левой передней двери в сборе, установите фиксирующие винты петель (2 шт.). LAA-81010023 крепёжный винт петли двери Момент затяжки: 23±3.5 Н·м
⚙︎ 23±3.5 Н·м🔧 головка E8 под шестигранно-звёздчатый шлиц -
Подсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
Примечание. Данная операция требует участия двух специалистов по ремонту. -
Установите защитный кожух гайки петли боковой двери (2 шт.).
-
Установите фиксирующие болты (1 шт.) ограничителя передней двери в сборе. Q215B0825T1F71S винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 23±2
🔧 головка-бита Внимание: винт Q215B0825T1F71S с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его на новый T40одноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите узел левой передней двери в сборе, установите фиксирующие в… | 23±3.5 Н·м |
