Левый монтажный кронштейн переднего бампера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
Снятие 1 шагов
-

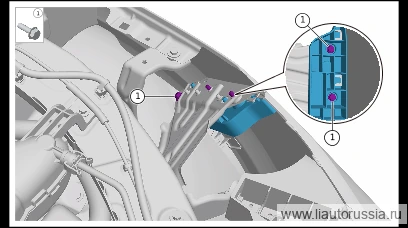

Выверните крепёжные болты (3 шт.) левого монтажного кронштейна переднего бампера, снимите левый монтажный кронштейн переднего бампера.
🔧 головка 10 мм
Установка 1 шагов
-
Установите левый боковой монтажный кронштейн переднего бампера, установите крепежный болт (3 шт.) левого бокового монтажного кронштейна переднего бампера. Q1860620F61 шестигранный болт с фланцем Момент затяжки: 6.0±1.0 Н·м
⚙︎ 6.0±1.0 Н·м🔧 торцевая головка 10 ммQ1860620F61
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый боковой монтажный кронштейн переднего бампера, устано… | 6.0±1.0 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
