Подузел трубопроводов заднего электродвигателя в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Подъём и опускание автомобиля
3. Задняя защитная панель передней части днища
4. Нижняя защита переднего бампера в сборе
5. Левая передняя нижняя защита днища
6. Корпус защиты адсорбера в сборе
7. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
8. Левая нижняя защита днища
9. Защита топливного бака

Снятие 17 шагов

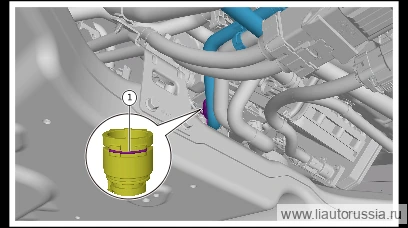

1.

   1

   Ослабьте хомут крепления (1 шт.) подузла трубопровода заднего электродвигателя в сборе, отсоедините подузел трубопровода заднего электродвигателя в сборе от интегрированного модуля управления температурой.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
2. 2

   Ослабьте хомут крепления (1 шт.) подузла трубопроводов заднего электродвигателя в сборе, отсоедините подузел трубопроводов заднего электродвигателя в сборе от подводящей трубки ОЖ блока HMI.
3. 3

   Отсоедините фиксатор (1 шт.) подузла трубопроводов заднего электродвигателя в сборе.

   Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!

4.

   4

   Ослабьте хомут (1 шт.) крепления подузла в сборе трубопровода заднего электродвигателя, отсоедините подузел в сборе трубопровода заднего электродвигателя от подузла в сборе трубопровода переднего электродвигателя.
5. 5

   Выверните крепёжные болты (1 шт.) подузла трубопровода заднего электродвигателя в сборе.

   🔧 Головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм

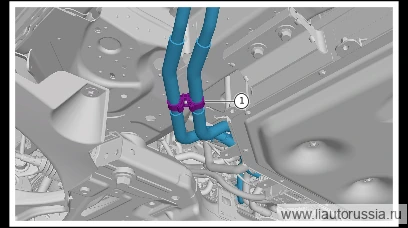

6.

   6

   Выверните крепёжный болт (1 шт.) подузла трубопроводов заднего электродвигателя в сборе.

   🔧 головка 10 мм

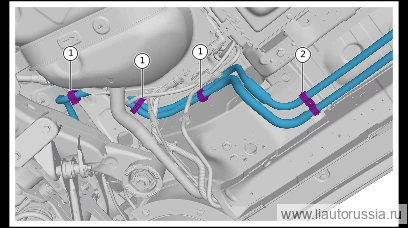

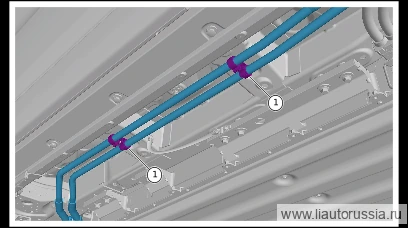

7.

   7

   Отсоедините подузел трубопроводов заднего электродвигателя в сборе (2 шт.) от шпильки.

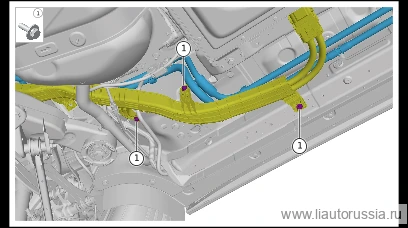

8.

   8

   Выверните крепёжный болт высоковольтного жгута проводов от аккумуляторной батареи к блоку зарядки и распределения питания в сборе (3 шт.).

   🔧 головка торцевая 10 мм

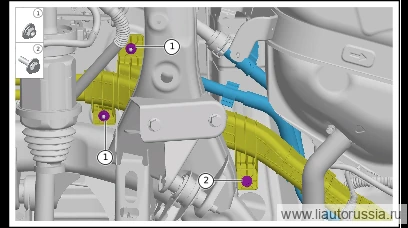

9.

   9

   Выверните крепёжную гайку (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения питания в сборе.

   🔧 головка 10 мм
10. 10

    Выверните крепёжный болт (1 шт.) высоковольтного жгута от тяговой аккумуляторной батареи к блоку зарядки и распределения электропитания в сборе, отсоедините высоковольтный жгут от тяговой аккумуляторной батареи к блоку зарядки и распределения электропитания в сборе.

    🔧 торцевая головка 10 мм

11.

    11

    Отсоедините подузел трубопроводов заднего электродвигателя в сборе (1 шт.) от шпильки.
12. 12

    Отсоедините фиксирующую защёлку (3 шт.) подузла трубопровода заднего электродвигателя в сборе.

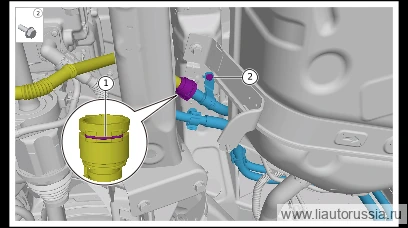

13.

    13

    Ослабьте хомут крепления (1 шт.) подузла трубопровода заднего электродвигателя в сборе, отсоедините подузел трубопровода заднего электродвигателя в сборе от отводящего шланга контура охлаждения заднего электродвигателя.
14. 14

    Выверните крепёжные болты (1 шт.) подузла трубопровода заднего электродвигателя в сборе.

    🔧 Головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! 10 мм

15.

    15

    Отсоедините подузел трубопроводов заднего электродвигателя в сборе (2 шт.) от шпильки.

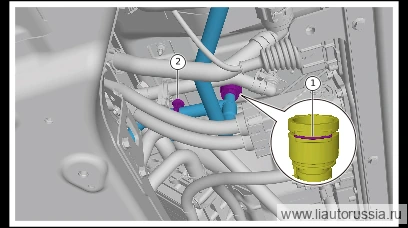

16.

    16

    Ослабьте хомут крепления (1 шт.) подузла трубопроводов заднего электродвигателя в сборе, отсоедините подузел трубопроводов заднего электродвигателя в сборе от подводящего шланга ОЖ OBC.
17. 17

    Отсоедините фиксатор (1 шт.) подузла трубопроводов заднего электродвигателя в сборе, отсоедините подводящий шланг заднего электродвигателя от фиксатора подузла трубопроводов заднего электродвигателя в сборе. 3 . Отсоедините подузел трубопроводов заднего электродвигателя в сборе от шпильки, снимите подузел трубопроводов заднего электродвигателя в сборе.

    Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!

Установка 18 шагов

1.

   1

   Установите подузел в сборе трубопровода заднего электродвигателя, установите подузел в сборе трубопровода заднего электродвигателя на шпильки.
2. 2

   Установите подводящий шланг заднего электродвигателя на фиксирующую защёлку подузла трубопровода заднего электродвигателя в сборе, установите фиксирующую защёлку (1 шт.) подузла трубопровода заднего электродвигателя в сборе.
3. 3

   Подсоедините подузел трубопроводов заднего электродвигателя в сборе к подводящему шлангу ОЖ OBC, установите хомут крепления (1 шт.) подузла трубопроводов заднего электродвигателя в сборе.

4.

   4

   Установите подузел трубопроводов заднего электродвигателя в сборе на шпильку (2 шт.).

5.

   5

   Установите крепёжный болт(ы) (1 шт.) подузла в сборе трубопровода заднего электродвигателя. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70
6. 6

   Подсоедините подузел трубопровода заднего электродвигателя в сборе к отводящему шлангу контура охлаждения заднего электродвигателя, установите хомут крепления (1 шт.) подузла трубопровода заднего электродвигателя в сборе.

7.

   7

   Установите фиксатор (3 шт.) крепления подузла в сборе трубопровода заднего электродвигателя.
8. 8

   Установите подузел трубопроводов заднего электродвигателя в сборе на шпильку (1 шт.).

9.

   9

   Установите крепёжную гайку (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к блоку зарядки и распределения питания в сборе. M01-89320206 шестигранная фланцевая гайка в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
10. 10

    Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения электроэнергии в сборе.Q146B0622F62L Комбинация шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

11.

    11

    Установите крепёжный болт (3 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки и распределения электроэнергии в сборе.Q146B0622F62L Комбинация шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

12.

    12

    Установите подузел трубопроводов заднего электродвигателя в сборе на шпильку (2 шт.).

13.

    13

    Установите подузел трубопроводов заднего электродвигателя в сборе на шпильку (1 шт.).

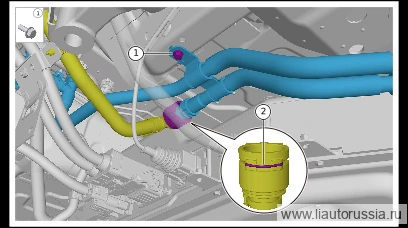

14.

    14

    Установите крепёжный болт(ы) (1 шт.) подузла в сборе трубопровода заднего электродвигателя. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70

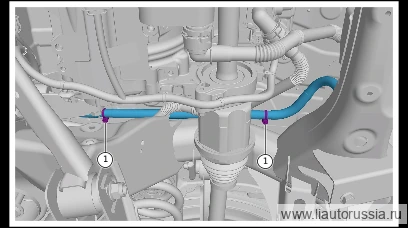

15. 15

    Подсоедините подузел в сборе трубопровода заднего электродвигателя к подузлу в сборе трубопровода переднего электродвигателя, установите хомут (1 шт.) крепления подузла в сборе трубопровода заднего электродвигателя.

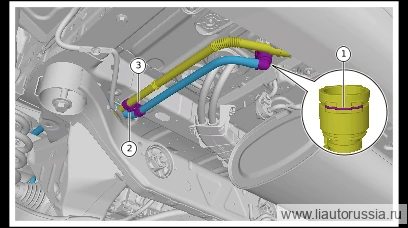

16.

    16

    Установите фиксатор (1 шт.) крепления подузла в сборе трубопровода заднего электродвигателя.
17. 17

    Подсоедините подузел трубопровода заднего электродвигателя в сборе к подводящей трубке бортового компьютера, установите хомут крепления (1 шт.) подузла трубопровода заднего электродвигателя в сборе.

18.

    18

    Подсоедините подузел трубопроводов заднего электродвигателя в сборе к интегрированному модулю терморегулирования, установите хомут крепления (1 шт.) подузла трубопроводов заднего электродвигателя в сборе.

Моменты затяжки — сводка
