Отводящий шланг контура охлаждения заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть; при повреждении блока цилиндров производится замена двигателя (ДВС) в сборе.
- При демонтаже хомута крепления трубки охлаждающей жидкости обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Защита топливного бака
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 2 шагов
-

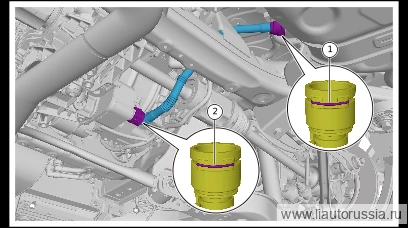

Ослабьте хомут крепления (1 шт.) отводящего шланга контура охлаждения заднего электродвигателя, отсоедините отводящий шланг контура охлаждения заднего электродвигателя от заднего электропривода в сборе.
-
Ослабьте хомут крепления (1 шт.) отводящего шланга ОЖ заднего электродвигателя, отсоедините отводящий шланг ОЖ заднего электродвигателя от подузла трубопроводов заднего электродвигателя в сборе, снимите отводящий шланг ОЖ заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 2 шагов
-

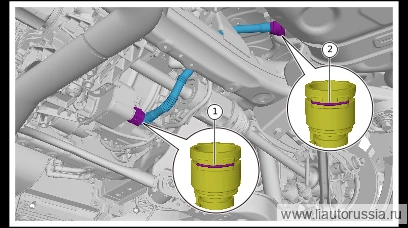

Установите отводящий шланг контура охлаждения заднего электродвигателя, подсоедините отводящий шланг контура охлаждения заднего электродвигателя к подузлу трубопроводов заднего электродвигателя в сборе, установите хомут (1 шт.) крепления отводящего шланга контура охлаждения заднего электродвигателя.
-
Подсоедините отводящий водяной шланг контура заднего электродвигателя к заднему электроприводу в сборе, установите хомут (1 шт.) крепления отводящего водяного шланга контура заднего электродвигателя.
