Переднее ветровое стекло в сборе (HUD)

Подготовительные работы 25

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Декоративный колпачок
6. Щётка стеклоочистителя основного рычага в сборе
7. Щётка стеклоочистителя вспомогательного рычага в сборе
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Левая защита моторного отсека в сборе
11. Правая защита моторного отсека в сборе
12. Облицовочная панель вентиляции переднего щита в сборе
13. облицовка верхней части левой стойки A в сборе
14. облицовка верхней части правой стойки А в сборе
15. Левый солнцезащитный козырёк
16. Правый солнцезащитный козырёк
17. Крепёжный крючок солнцезащитного козырька
18. Крепёжный крючок солнцезащитного козырька
19. плафон для чтения в сборе
20. верхний кожух внутреннего зеркала заднего вида в сборе
21. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
22. внутреннее зеркало заднего вида в сборе
23. Камера переднего обзора
24. Датчик дождя и света
25. Монтажный кронштейн внутреннего зеркала заднего вида

Снятие 8 шагов

1.

   1

   Выверните крепёжные болты (2 шт.) обшивки потолка в сборе, приподнимите переднюю часть обшивки потолка в сборе.

   🔧 Торцевая головка Внимание: данная операция должна выполняться совместно тремя специалистами по ремонту: двое прижимают обшивку потолка в сборе, не допуская повреждения внутренней обшивки крыши, пока выполняется вырезание ветрового стекла, один со стороны сиденья второго ряда приподнимает и удерживает обшивку потолка в сборе вверх, чтобы предотвратить образование заломов на обшивке потолка в сборе 10 мм

2.

   2

   Отсоедините разъём жгута проводов ветрового стекла (HUD) (1 шт.).

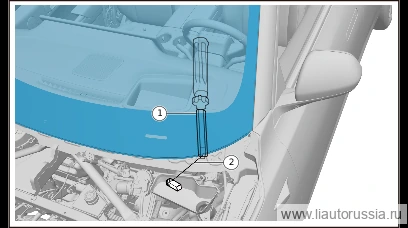

3.

   3

   Вставьте защитную плёнку - - из набора инструментов для отделения приклеенного стекла между ветровым стеклом и панелью приборов. 2. С помощью шила проткните клеевой слой стекла между защитной плёнкой и передним ветровым стеклом и протяните конец режущей струны - - снаружи в салон.

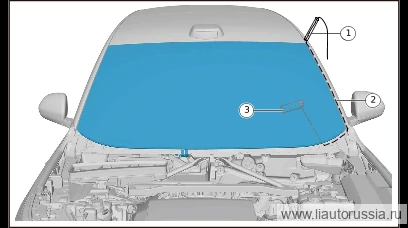

4.

   4

   С помощью ручки - - зафиксируйте внутренний конец режущей струны, чтобы предотвратить её выдёргивание. 2. С помощью небольшой трубки - - заведите режущую струну - - в соединительный край ветрового стекла.

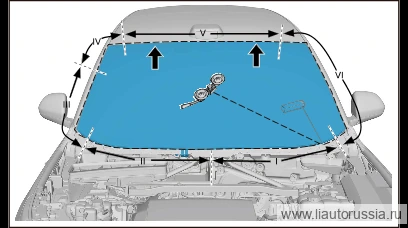

5.

   5

   Проложите режущую проволоку по периметру переднего ветрового стекла.

   Примечание. Режущая проволока должна располагаться в углу между стеклом и фланцем кузова, под стеклом.
6. 6

   Проведите другой конец режущей струны также через салон и закрепите её на устройстве намотки провода. 3. Разметьте на ветровом стекле несколько зон реза.
7. 7

   Установите устройство намотки троса в «положение I». 5. При резке прижимайте режущий трос к стеклу пластиковым клином, чтобы обеспечить свободное перемещение вдоль кромки соединения стекла и на панели приборов. 6. При резке различных участков перемещайте устройство намотки троса в соответствующую зону для прорезания клеевого состава автомобильного стекла. 7. При резке обходите фиксирующие штифты (2 шт.), расположенные в местах, указанных стрелками зоны V.

   одноразовая деталь

   Примечание

   • Во избежание царапин на панели приборов поместите пластиковую пластину между тросом и панелью приборов.
   • При обходе фиксирующих штифтов повторите шаг демонтажа 3, обведя режущим тросом фиксирующие штифты, затем разрежьте оставшийся участок.
   • Датчик дождя и света LAA-51011111 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой.

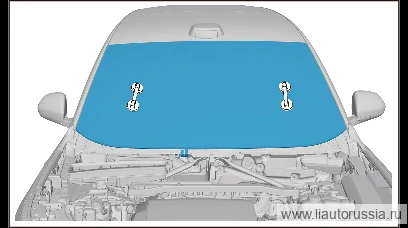

8.

   8

   С помощью присосок снимите переднее ветровое стекло в сборе.

Установка 7 шагов

1.

   1

   Перед нанесением грунтовки для клея стекла тщательно очистите склеиваемую поверхность с помощью (очистителя стекол - Z99-99990600) и полностью просушите растворитель.

   Z99-99990600

   Примечание

   • Необходимо очищать только склеиваемую поверхность, полная очистка стекла не требуется; b.
   • Этап очистки необходим, так как при наличии пыли, масляных загрязнений или других загрязнений на склеиваемой поверхности между поверхностью и клеем образуется слабый переходный слой, что снижает эффективность склеивания. c.
   • После очистки необходимо полностью высушить поверхность перед нанесением грунтовки, так как невысохший очиститель вступит в реакцию с активными компонентами грунтовки, что приведёт к нарушению склеивания.
2. 2

   Перед использованием грунтовки для герметика необходимо тщательно встряхивать её не менее двух минут, обеспечив равномерное перемешивание, и только после этого использовать. Затем с помощью фетрового аппликатора, смоченного в грунтовке для герметика, нанесите герметик на переднее ветровое стекло по контуру нанесения герметика (грунтовка — Z99-99990599), ширина 13-20 мм, время высыхания 2-6 мин.

   Z99-99990599

   Примечание

   • Перед использованием грунтовка должна быть тщательно взболтана, иначе это может привести к потере её эффективности; b.
   • Так как грунтовка является активным веществом, после использования крышку упаковки следует плотно закрутить и стараться использовать содержимое в кратчайшие сроки, не допуская длительного пребывания на воздухе. c.
   • Нанесение должно быть выполнено за один проход и образовывать равномерную плёнку; толщина ровной равномерной сухой плёнки составляет 10-15 мкм, неравномерное нанесение приводит к увеличению времени высыхания. d.
   • Не наносите грунтовку повторно на то же место до её полного отверждения, так как неотверждённая грунтовка размягчается, что ухудшает внешний вид и адгезию. e.
   • При замене ветрового стекла на новое обязательно нанесение грунтовки на стекло. f.
   • Рекомендуется использовать грунтовку и основание при одинаковой постоянной температуре.
   • Температура нанесения: 18-45°, относительная влажность 10-80%. g.
   • Герметик можно наносить в течение трёх месяцев после образования сухой плёнки грунтовки.
   • Если этот срок превышен, необходимо повторно нанести грунтовку на поверхность для активации, но повторное нанесение допускается не более одного раза; рекомендуется выполнять следующий этап работ в промежутке от одного часа до 90 дней.

3.

   3

   Используя канцелярский нож или ножницы для обрезки сопла тюбика клея, обрежьте сопло тюбика клея для стекла в форме «объёмного треугольника» шириной 8 мм и высотой 12 мм. 2 . Отверстие сопла должно быть направлено в сторону, противоположную направлению нанесения клея; наносите клей для стекла (клей для стекла = Z99-99990601) по траектории склеивания с треугольным сечением.

   Z99-99990601

   Примечание

   • В местах разрыва необходимо делать нахлёст 20-30 мм слева направо во избежание протечки воды; место стыка по возможности располагайте под фланцем кузова.
   • Нанесение клея для стекла должно быть непрерывным и равномерным. 3.
   • Рекомендуемая температура выполнения работ — 30-50°.

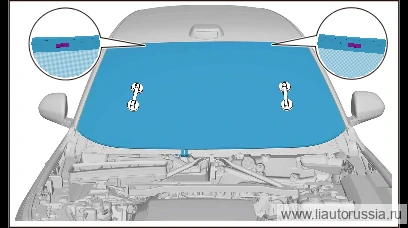

4.

   4

   С помощью присосок приклейте стекло к фланцу кузова (операция выполняется двумя людьми), слегка отрегулируйте, чтобы зазоры с левой и правой боковинами кузова были одинаковыми, прижмите для обеспечения надёжного склеивания.

   одноразовая деталь

   Примечание

   • При установке следите за положением фиксирующих штифтов. a.
   • Время высыхания и отверждения поверхности клея для стекла составляет 1 час, приклеивание необходимо завершить в течение 15 минут после нанесения клея; регулировку положения стекла выполняйте с помощью присосок до высыхания и отверждения клея. b.
   • В течение четырёх часов после установки не перемещайте автомобиль; через 24 часа автомобиль можно передавать заказчику; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня — до полного высыхания герметика избегайте езды по неровным дорогам, чтобы стекло не сместилось и не возникла протечка.
   • Датчик дождя и света LAA-51011111 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой.

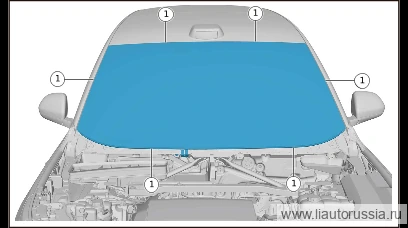

5.

   5

   По периметру установки ветрового стекла используйте клейкую ленту для вспомогательной фиксации. Указание: В течение безопасного времени отверждения клея для стекла запрещается с усилием закрывать дверь при герметично закрытом окне; в течение безопасного времени запрещается передавать автомобиль клиенту.

6.

   6

   Подсоедините разъём (1 шт.) жгута проводов переднего ветрового стекла (HUD).

7.

   7

   Верните обшивку потолка в сборе в исходное положение, установите фиксирующие болты (2 шт.) обшивки потолка в сборе. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 Торцевая головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
