Корпус нижней решётки переднего бампера

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Правая защита моторного отсека в сборе
7. Левая защита моторного отсека в сборе
8. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
9. Подъём и опускание автомобиля
10. Демонтаж/монтаж узла переднего бампера в сборе
11. облицовочный кожух левый переднего бампера
12. правый декоративный кожух переднего бампера
13. монтажная панель переднего номерного знака в сборе
14. Датчик ультразвукового радара
15. Датчик ультразвукового радара
16. левый молдинг переднего бампера с кронштейном радара
17. Датчик ультразвукового радара
18. Датчик ультразвукового радара
19. правый молдинг переднего бампера с кронштейном радара

Снятие 4 шагов

1. 1

   Выверните крепёжные винты (2 шт.), соединяющие корпус переднего бампера с кронштейном радара и корпус нижней решётки переднего бампера.

2.

   2

   🔧 головка-бита T25

3.

   3

   Выверните крепёжные винты (2 шт.) корпуса переднего бампера с кронштейном радара и корпуса нижней решётки переднего бампера.

   🔧 торцевая головка T25

4.

   4

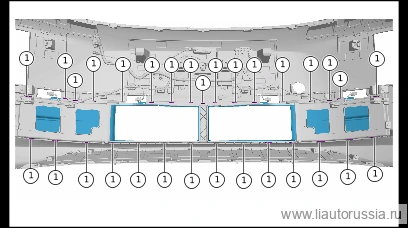

   Отсоедините фиксирующие защёлки корпуса нижней решётки радиатора переднего бампера (31 шт.), снимите корпус нижней решётки радиатора переднего бампера.

Установка 3 шагов

1.

   1

   Установите корпус нижней решётки переднего бампера, установите фиксирующие защёлки (31 шт.) корпуса нижней решётки переднего бампера.

2.

   2

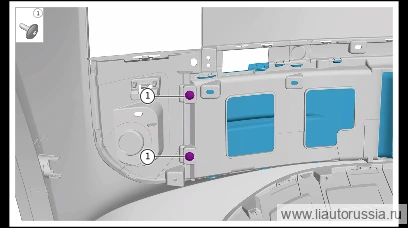

   Установите крепёжные винты корпуса переднего бампера с кронштейном радара и нижней решётки радиатора переднего бампера в сборе (2 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816

3.

   3

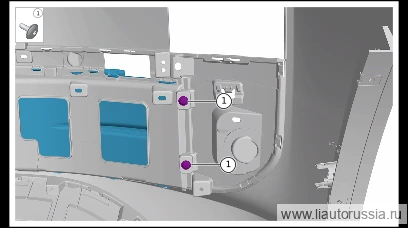

   Установите крепёжные винты корпуса переднего бампера с кронштейном радара и нижней решётки радиатора переднего бампера в сборе (2 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
