Сальник полуоси
Задний электропривод · Li L7 2022–2023 · стр. 851–852 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | FG2JX6XWJT | Инструмент для установки сальника приводного вала заднего редуктора |  | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
| 2 | EZFBYWBPLA | Инструмент для установки сальника приводного вала заднего редуктора |  | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
Подготовительные работы 11
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Компоненты заднего тормоза — задний тормозной диск
- защитный щиток (левый задний)
- Демонтаж/монтаж узла левого заднего поворотного кулака со ступичным подшипником
- шумоизоляционный мат заднего приводного электродвигателя
- Слив и заправка масла заднего редуктора
- Левый задний приводной вал в сборе
Снятие 1 шагов
-

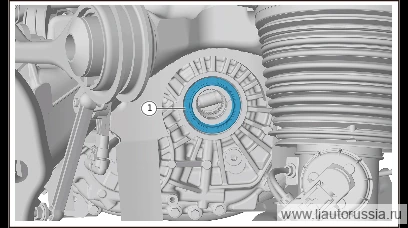

Снимите сальник полуоси (левый задний) подходящим инструментом.
Примечание- Сальник полуоси (левый задний) является деталью одноразового использования и повторному применению не подлежит.
- При снятии сальника полуоси (левый задний) не допускайте повреждения корпуса редуктора.
Установка 2 шагов
-
Установите сальник полуоси (левый задний) на инструмент для установки сальника полуоси (левый задний).
🔧 Li-1002001A Li-1002001B, инструмент для установки сальника приводного вала заднего редуктора -

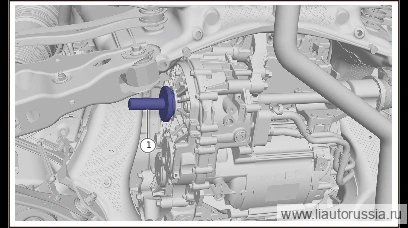

Установите сальник полуоси (левый задний) с помощью инструмента.
🔧 Li-1002001A Li-1002001B, инструмент для установки сальника приводного вала заднего редуктораПримечание- Перед установкой нанесите небольшое количество масла редуктора на посадочную поверхность сальника полуоси (левый задний).
- В процессе установки не допускайте повреждения кромки сальника! После завершения запрессовки нанесите масло редуктора на кромку.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
