Шумоизоляционный мат заднего приводного электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Перед выполнением сервисной процедуры разблокировки электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и возникновения аварийной ситуации.
- После демонтажа узла заднего подрамника в сборе необходимо обеспечить дополнительную опору для автомобиля.
- При демонтаже/монтаже узла заднего подрамника в сборе используйте инструмент-подставку для плавного и медленного опускания/подъёма, работу должны выполнять два специалиста по ремонту совместно.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | LBZ8KL9WK2 | Опоры переднего и заднего подрамников |  | Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода. |
| 2 | OA4LBVSG94 | Опоры переднего и заднего подрамников |  | Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода |
| 3 | VZF9NWYP6T | Платформа для подъёма батареи (электрогидравлическая) |  | Подъём и опускание аккумуляторной батареи |
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Сервисная процедура разблокировки электронного стояночного тормоза
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
- Колесо в сборе (алюминиевое)
- Колесо в сборе (алюминиевое)
- Защита топливного бака
- Задний глушитель в сборе
- Задняя защитная панель шасси в сборе
- Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Демонтаж/монтаж узла заднего подрамника в сборе
- Высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю
Снятие 2 шагов
-

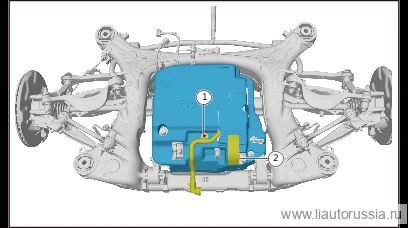

Выверните крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 3.
🔧 Головка 10 мм -
Отсоедините фиксатор-липучку (1 шт.) шумоизоляционного мата заднего приводного электродвигателя, снимите шумоизоляционный мат заднего приводного электродвигателя.
Установка 2 шагов
-
Установите шумоизоляционный мат заднего приводного электродвигателя, соедините застёжку-липучку (1 шт.) шумоизоляционного мата заднего приводного электродвигателя.
-
Установите крепёжные болты (1 шт.) подузла трубопровода заднего электродвигателя 3 в сборе. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты (1 шт.) подузла трубопровода заднего электр… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
