Высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
2	OA4LBVSG94	Опоры переднего и заднего подрамников	—	Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Сервисная процедура разблокировки электронного стояночного тормоза
4. Открытие и закрытие капота
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. Защитная крышка багажника
8. Ящик для инструмента в багажнике
9. Высоковольтная система книга владельца
10. Подъём и опускание автомобиля
11. Колесо в сборе (алюминиевое)
12. Колесо в сборе (алюминиевое)
13. Защита топливного бака
14. Задний глушитель в сборе
15. Задняя защитная панель шасси в сборе
16. Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
17. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
18. Демонтаж/монтаж узла заднего подрамника в сборе

Снятие 5 шагов

1.

   1

   Выверните крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю.

   🔧 головка 8 мм

2.

   2

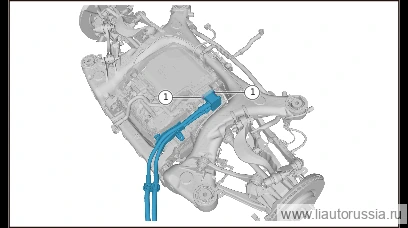

   Выверните крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю.

   🔧 динамометрическая головка Примечание: винт с полукруглой головкой и внутренним многолепестковым (Torx) шлицем Q215B0625T1F71 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью T30 ммодноразовая деталь

3.

   3

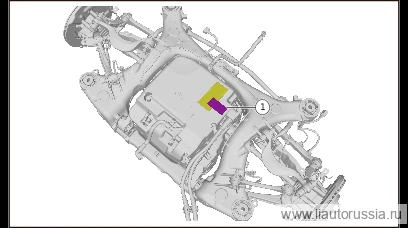

   Отсоедините липучку шумоизоляционного мата заднего приводного электродвигателя, откиньте шумоизоляционный мат заднего приводного электродвигателя.

4.

   4

   Выверните крепёжный болт крышки высоковольтного соединения (2 шт.), снимите крышку высоковольтного соединения.

   🔧 динамометрическая головка T30 мм

5.

   5

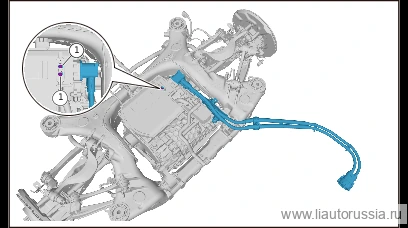

   Выверните болт крепления (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю, снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю.

   🔧 динамометрическая головка Внимание: винт с полукруглой головкой и внутренним фигурным шестигранным шлицем Q215B0820T1F71 является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью T30 ммодноразовая деталь

Установка 5 шагов

1.

   1

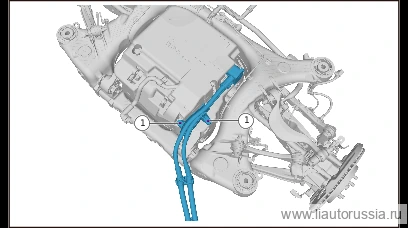

   Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи к заднему электродвигателю, установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю. Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 динамометрическая головка Примечание: винт с полукруглой головкой и внутренним многолепестковым (Torx) шлицем Q215B0820T1F71 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью T30 ммодноразовая деталь

2.

   2

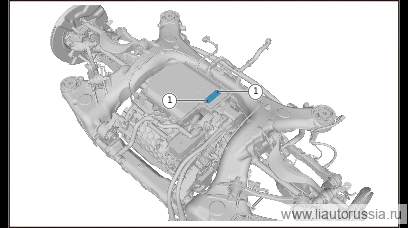

   Установите крышку высоковольтного подключения, установите крепёжный болт (2 шт.) крышки высоковольтного подключения. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 динамометрическая головка T30 мм

3.

   3

   Плотно приклейте липучку шумоизоляционного мата заднего приводного электродвигателя.

4.

   4

   Установите болт крепления (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю. Винт с полукруглой головкой и внутренним фигурным шестигранным шлицем Q215B0625T1F71 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 динамометрическая головка Внимание: винт с полукруглой головкой и внутренним фигурным шестигранным шлицем Q215B0625T1F71 является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью T30 ммодноразовая деталь

5.

   5

   Установите крепёжный болт (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к заднему электродвигателю. Q1840620F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840620F70

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
