Левый задний приводной вал в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | 1G0NQ6EL9R | Инструмент защиты сальника заднего приводного вала |  | Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений |
| 2 | HCNPO6WO3O | Инструмент защиты сальника заднего приводного вала |  | Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений |
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- Компоненты заднего тормоза — задний тормозной диск
- защитный щиток (левый задний)
- Демонтаж/монтаж узла левого заднего поворотного кулака со ступичным подшипником
- шумоизоляционный мат заднего приводного электродвигателя
- Слив и заправка масла заднего редуктора
Снятие 1 шагов
-

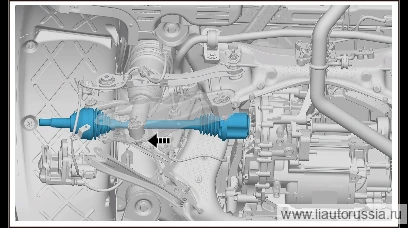

Вставьте специальный инструмент для демонтажа полуоси в место стопорного кольца полуоси (со стороны заднего редуктора), затем, удерживая корпус внутреннего шарнира равных угловых скоростей и вал, снимите левый задний приводной вал в сборе по направлению стрелки.
Примечание. В процессе извлечения обязательно соблюдайте центровку, чтобы избежать повреждения шлицами приводного вала кромки сальника электродвигателя с редуктором в сборе.
Установка 3 шагов
-

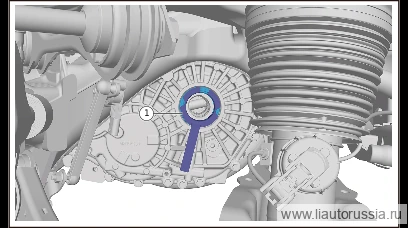

Установите инструмент защиты сальника полуоси заднего редуктора.
-

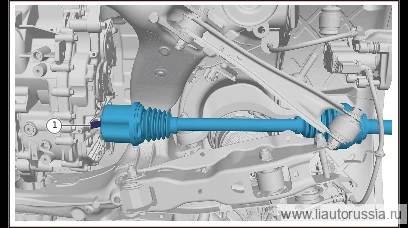

Установите правый задний приводной вал в сборе, снимите инструмент защиты сальника полуоси заднего редуктора.
-

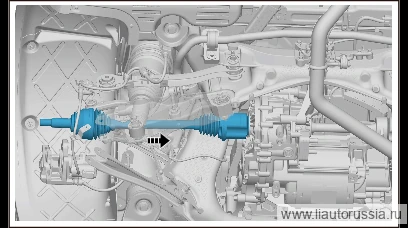

Установите левый задний приводной вал в сборе по направлению стрелки, снимите инструмент защиты сальника полуоси заднего редуктора.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
