Правый задний приводной вал в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	1G0NQ6EL9R	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений
2	HCNPO6WO3O	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Колесо в сборе (алюминиевое)
7. Стопорная гайка приводного вала
8. Компоненты заднего тормоза — задний тормозной диск
9. пылезащитный щиток правый задний
10. Снятие и установка узла поворотного кулака правого заднего и ступичного подшипникового узла
11. шумоизоляционный мат заднего приводного электродвигателя
12. Слив и заправка масла заднего редуктора

Снятие 1 шагов

1.

   1

   Выверните болты крепления правого заднего приводного вала в сборе (3 шт.), затем, удерживая корпус внутреннего ШРУС и вал, снимите левый задний приводной вал в сборе в направлении стрелки.

   🔧 головка Внимание: X01-89184835 болты с шестигранной фланцевой головкой являются деталями одноразового использования, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммX01-89184835одноразовая деталь

   Примечание. В процессе извлечения обязательно соблюдайте центровку, чтобы избежать повреждения шлицами приводного вала кромки сальника приводного электродвигателя с редуктором в сборе.

Установка 3 шагов

1.

   1

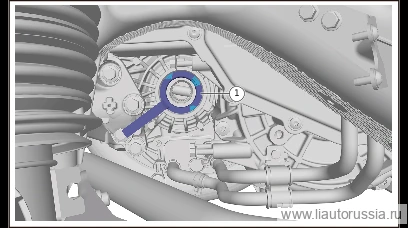

   Установите инструмент защиты сальника полуоси заднего редуктора.

2.

   2

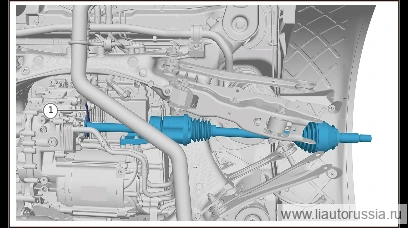

   Установите правый задний приводной вал в сборе, снимите инструмент защиты сальника полуоси заднего редуктора.

3.

   3

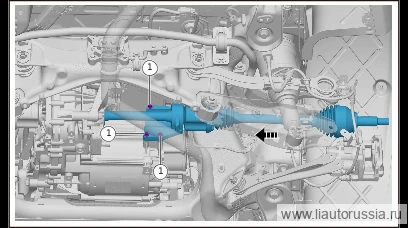

   Установите правый задний приводной вал в сборе, установите болты крепления правого заднего приводного вала в сборе (3 шт.). X01-89184835 болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка Внимание: X01-89184835 болты с шестигранной фланцевой головкой являются деталями одноразового использования, при каждой разборке/сборке необходимо заменять их новыми деталями 10 ммX01-89184835одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
