Тормозная трубка правая задняя 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- ЭБУ двигателя
- Слив и заправка тормозной жидкости
Снятие 5 шагов
-

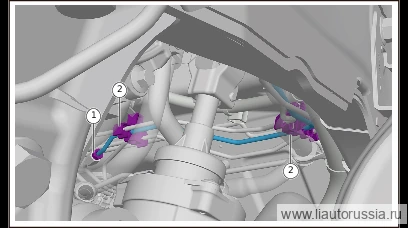

Выверните крепёжную гайку тормозной трубки 1 (правая задняя) (1 шт.), отсоедините тормозную трубку 1 (правая задняя) от тормозной трубки 2 (правая задняя).
🔧 рожково-накидной ключ 11 мм -
Отсоедините тормозную трубку правую заднюю 1.
-
Отсоедините тормозную трубку правую заднюю 1.
-

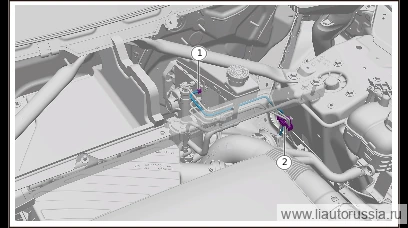

Выверните крепёжную гайку правой задней тормозной трубки №1 (1 шт.), отсоедините правую заднюю тормозную трубку №1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 рожковый гаечный ключ 11 мм -

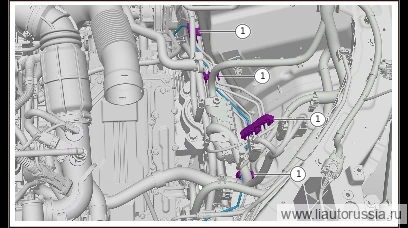

Расстыкуйте фиксатор правой задней тормозной трубки 1 (1 шт.), снимите правую заднюю тормозную трубку 1.
Установка 5 шагов
-
Установите тормозную трубку 1 (правая задняя).
-
Подсоедините тормозную трубку правую заднюю 1 к ESP модулю управления в сборе, установите фиксирующую гайку тормозной трубки правой задней 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм -
Установите тормозную трубку 1 (правая задняя).
-
Установите тормозную трубку 1 (правая задняя).
-

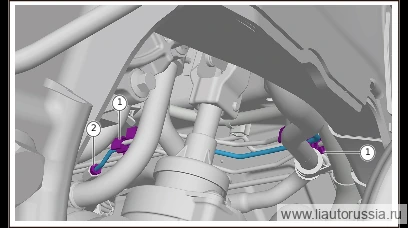

Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозной трубке №2, установите крепёжную гайку правой задней тормозной трубки №1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №1 и правой задней тормозной трубки №2 11 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините тормозную трубку правую заднюю 1 к ESP модулю управления… | 16±2 Н·м |
| Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозн… | 16±2 Н·м |
