ЭБУ двигателя

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передняя защита моторного отсека
6. Левая защита моторного отсека в сборе
7. Интегрированный расширительный бачок
8. верхняя крышка электрощита моторного отсека

Снятие 13 шагов

1.

   1

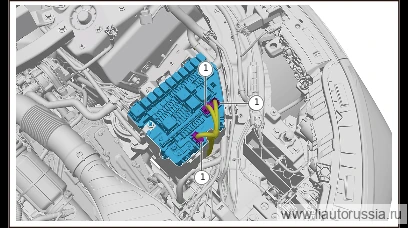

   Отсоедините разъём жгута проводов блока электрооборудования моторного отсека в сборе (3 шт.).

2.

   2

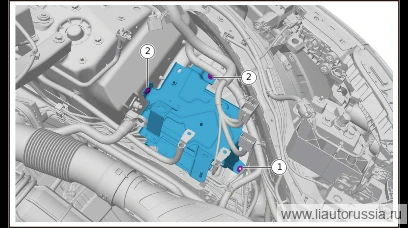

   Выверните крепёжную гайку жгута проводов основного питания блока предохранителей моторного отсека (1 шт.).

   🔧 головка 13 мм
3. 3

   Отсоедините фиксатор крепления жгута проводов основного питания блока предохранителей моторного отсека (1 шт.).

4.

   4

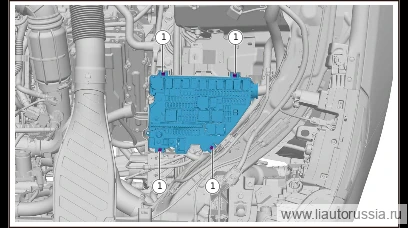

   Отсоедините фиксатор крепления блока электрооборудования моторного отсека в сборе (4 шт.), отведите блок электрооборудования моторного отсека в сборе в сторону.

5.

   5

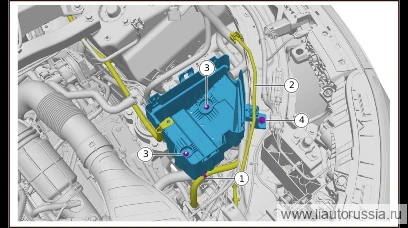

   Отсоедините фиксатор крепления жгута проводов двигателя (1 шт.).
6. 6

   Отсоедините соединение шланга возврата газов электродвигателя с кронштейном блока электрооборудования моторного отсека, отведите шланг возврата газов электродвигателя в сторону.
7. 7

   Выверните крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.).

   🔧 головка 10 мм
8. 8

   Выверните крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.), снимите кронштейн блока электрооборудования моторного отсека.

   🔧 головка 10 мм

9.

   9

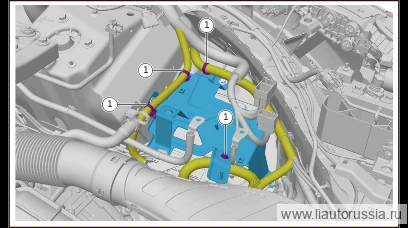

   Отсоедините фиксатор крепления жгута проводов моторного отсека (4 шт.).

10.

    10

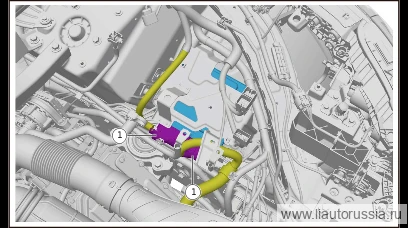

    Отсоедините разъём жгута проводов блока EMS увеличителя запаса хода в сборе (2 шт.).

11.

    11

    Выверните крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (2 шт.).

    🔧 головка 10 мм
12. 12

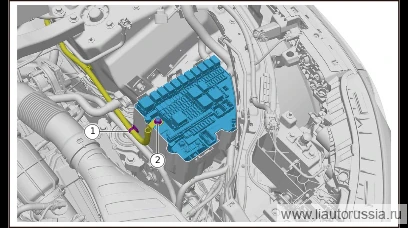

    Выверните крепёжную гайку монтажного кронштейна EMS увеличителя запаса хода (1 шт.), снимите монтажный кронштейн EMS увеличителя запаса хода и блок EMS увеличителя запаса хода в сборе.

    🔧 головка 10 мм

13.

    13

    Выверните крепёжный болт блока EMS увеличителя запаса хода в сборе (4 шт.), снимите блок EMS увеличителя запаса хода в сборе.

    🔧 головка Внимание: Q1860625F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять его новой деталью 10 ммQ1860625F61одноразовая деталь

Установка 13 шагов

1. 1

   Установите блок EMS увеличителя запаса хода в сборе, установите крепёжный болт блока EMS увеличителя запаса хода в сборе (4 шт.). Q1860625F61 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: Q1860625F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять его новой деталью 10 ммQ1860625F61одноразовая деталь

2.

   2

   Установите монтажный кронштейн EMS увеличителя запаса хода и EMS увеличителя запаса хода в сборе, установите крепёжную гайку монтажного кронштейна EMS увеличителя запаса хода (1 шт.). M01-89320206 комплект гайки с шестигранной головкой и фланцем и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
3. 3

   Установите крепёжный болт монтажного кронштейна EMS увеличителя запаса хода (2 шт.). Q140B0612F70LS комбинация шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

4.

   4

   Установите разъём жгута проводов блока EMS увеличителя запаса хода в сборе (2 шт.).

5.

   5

   Установите фиксатор крепления жгута проводов моторного отсека (4 шт.).

6.

   6

   Установите кронштейн блока электрооборудования моторного отсека, установите крепёжную гайку кронштейна блока электрооборудования моторного отсека (2 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
7. 7

   Установите крепёжный болт кронштейна блока электрооборудования моторного отсека (1 шт.). Комплект болта с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
8. 8

   Установите шланг возврата газов электродвигателя.
9. 9

   Установите фиксатор крепления жгута проводов двигателя (1 шт.).

10.

    10

    Установите фиксатор крепления блока электрооборудования моторного отсека в сборе (4 шт.).

11.

    11

    Установите фиксатор(1 шт.) жгута проводов главного питания блока предохранителей моторного отсека.
12. 12

    Установите фиксирующую гайку жгута проводов основного питания блока предохранителей моторного отсека (1 шт.). Гайка шестигранная фланцевая с зубчатой опорной поверхностью Q32408T13F61 Момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 головка 13 мм

13.

    13

    Установите разъём(3 шт.) жгута проводов блока электрооборудования моторного отсека в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены ЭБУ двигателя
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
