Левая задняя тормозная трубка (жёсткая) 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой, использование непригодной или загрязнённой тормозной жидкости может привести к неисправности системы, потере управления автомобилем и травмированию людей.
- После завершения установки нажмите на педаль тормоза с усилием более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие, если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Необходимо тщательно и правильно заменять каждый компонент, иначе это повлияет на характеристики тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей во избежание попадания посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не мешают другим компонентам.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 14
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная балка шасси
- Левая передняя нижняя защита днища
- Подъём и опускание автомобиля
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- верхняя крышка электрощита моторного отсека
- Кронштейн крепления ECU двигателя
- ЭБУ двигателя
- Слив и заправка тормозной жидкости
Снятие 4 шагов
-

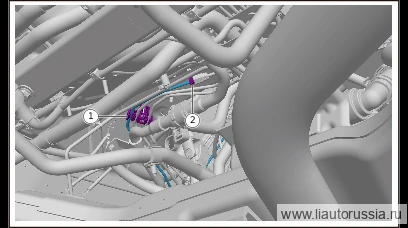

Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 Комбинированный гаечный ключ 12 мм -
Отсоедините фиксирующую скобу левой задней тормозной трубки 1 (3 шт.).
-

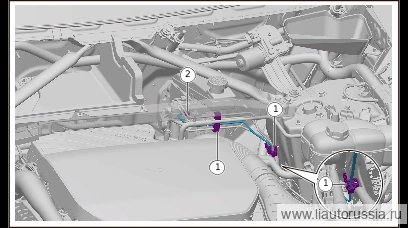

Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.
🔧 Комбинированный гаечный ключ 11 мм -
Отсоедините фиксирующий фиксатор левой задней тормозной трубки (жёсткой) 1 (1 шт.), снимите левую заднюю тормозную трубку (жёсткую) 1.
Установка 4 шагов
-
Установите тормозную трубку левого заднего колеса 1, убедитесь, что фиксирующий фиксатор (1 шт.) тормозной трубки левого заднего колеса 1 установлен до конца.
-
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм -
Установите левую заднюю тормозную трубку 1, убедитесь, что фиксирующая скоба левой задней тормозной трубки 1 (3 шт.) установлена правильно.
-
Подсоедините левую заднюю тормозную трубку (жёсткую) 1 к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 12 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной… | 16±2 Н·м |
| Подсоедините левую заднюю тормозную трубку (жёсткую) 1 к интеллектуаль… | 16±2 Н·м |
