Левая задняя стойка в сборе

Подготовительные работы 22

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка левой задней боковины в сборе
19. монтажный кронштейн внутренней облицовки левой задней боковины в сборе
20. Подъём и опускание автомобиля
21. Колесо в сборе (алюминиевое)
22. Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе

Снятие 3 шагов

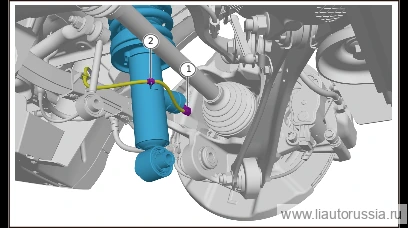

1.

   1

   Отсоедините разъём жгута проводов левой задней стойки в сборе (1 шт.).
2. 2

   Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе.

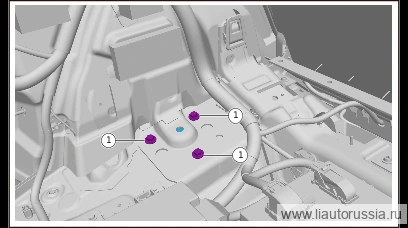

3.

   3

   Выверните крепёжные болты левой задней стойки в сборе (3 шт.), снимите левую заднюю стойку в сборе с места установки левого заднего колеса в сборе (алюминиевого).

   🔧 головка Примечание: X01-89184830 болт с шестигранной фланцевой головкой в комплекте с плоской шайбой является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммX01-89184830одноразовая деталь

   Примечание. Требуется взаимодействие двух специалистов по ремонту: один специалист вывинчивает болты, другой снизу поддерживает левую заднюю стойку в сборе.

Установка 3 шагов

1.

   1

   Установите левую заднюю стойку в сборе со стороны левого заднего колеса в сборе (алюминиевого), установите крепёжные болты левой задней стойки в сборе (3 шт.). X01-89184830 болт с шестигранной фланцевой головкой в сборе с плоской шайбой. Момент затяжки: 33±3 Н·м

   ⚙︎ 33±3 Н·м🔧 головка 13 ммX01-89184830одноразовая деталь

   Примечание

   • X01-89184830 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • Требуется участие двух специалистов по ремонту — один устанавливает болт, другой снизу поддерживает левую заднюю стойку в сборе.

2.

   2

   Подсоедините разъём жгута проводов левой задней стойки в сборе (1 шт.).
3. 3

   Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней стойке в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
