Левое крыло в сборе

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Правая защита моторного отсека в сборе
8. Левая защита моторного отсека в сборе
9. переднее комбинированное звёздчато-кольцевое освещение в сборе
10. Подъём и опускание автомобиля
11. Колесо в сборе (алюминиевое)
12. Накладка правой передней колёсной арки в сборе
13. Накладка арки левого переднего колеса в сборе
14. Демонтаж/монтаж узла переднего бампера в сборе
15. Защитная панель левого крыла
16. Подкрылок левого переднего колеса в сборе
17. Левый уплотнитель моторного отсека
18. Защита левой петли моторного отсека в сборе
19. Декоративный элемент камеры левого крыла в сборе
20. левый монтажный кронштейн переднего бампера

Снятие 5 шагов

1.

   1

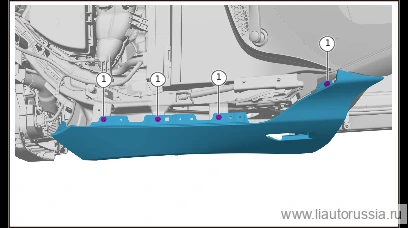

   Выверните крепёжные болты левого крыла в сборе (4 шт.).

   🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь

2.

   2

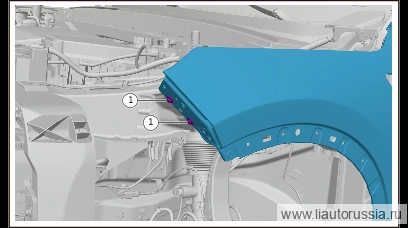

   Выверните крепёжные болты левого крыла в сборе (2 шт.).

   🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь

3.

   3

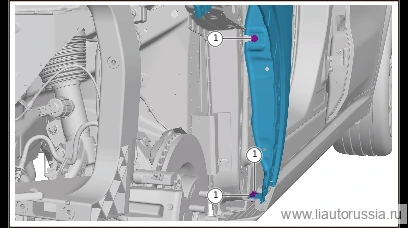

   Выверните крепёжные болты левого крыла в сборе (3 шт.).

   🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь

4.

   4

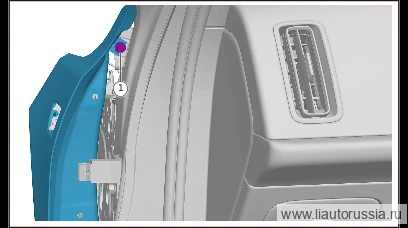

   Выверните крепёжные болты левого крыла в сборе (1 шт.), снимите левое крыло в сборе.

   🔧 головка Внимание: комбинированный болт с шестигранной головкой Q140B0616F38L и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммодноразовая деталь

5.

   5

   Видео слева — видео демонтажа/монтажа переднего крыла в сборе, используйте его как справку при демонтаже/монтаже.

Установка 4 шагов

1.

   1

   Установите левое крыло в сборе, установите крепёжные болты левого крыла в сборе (1 шт.). Q140B0616F38L Комплект: болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Внимание: Q140B0616F38L комплект болта с шестигранной головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 10 ммодноразовая деталь

2.

   2

   Установите крепёжные болты левого крыла в сборе (3 шт.). Q140B0616F38L Комплект из шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь
3. 3

   Установите крепёжные болты левого крыла в сборе (2 шт.). Q140B0616F38L Комплект из шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь

4.

   4

   Установите крепёжные болты левого крыла в сборе (4 шт.). Q140B0616F38L Комплект из шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: комплект из шестигранного болта Q140B0616F38L и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым 10 ммодноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
