Защитная панель левого крыла

Подготовительные работы 3

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца

Снятие 5 шагов

1.

   1

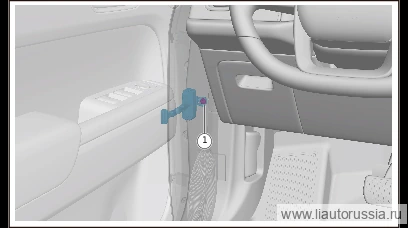

   Выверните крепёжные болты ограничителя передней двери в сборе (1 шт.).

   🔧 Головка торцевая 10 мм

2.

   2

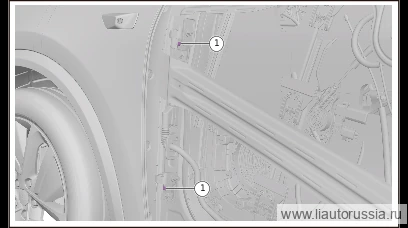

   Снимите защитный кожух гайки петли боковой двери (2 шт.).

3.

   3

   Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
4. 4

   Выверните крепёжные винты петли (2 шт.), снимите левую переднюю дверь в сборе.

   🔧 E8 шестигранная звёздообразная головка Внимание: данная операция требует выполнения двумя мастерами

5.

   5

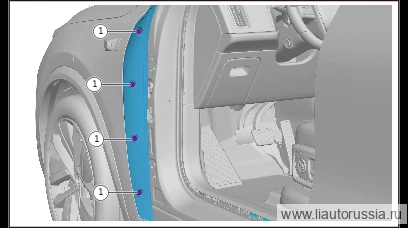

   Демонтируйте фиксирующую защёлку (4 шт.) защитной панели левого крыла, снимите защитную панель левого крыла.

Установка 5 шагов

1.

   1

   Установите защитную панель левого крыла, установите фиксирующую защёлку (4 шт.) защитной панели левого крыла.

2.

   2

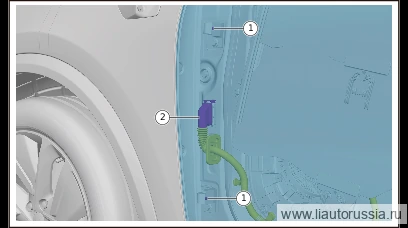

   Установите левую переднюю дверь в сборе, установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт петли Момент затяжки: 23±3.5 Н·м

   ⚙︎ 23±3.5 Н·м🔧 головка E8 (Torx)M01-61060003
3. 3

   Подсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).

   Примечание. Данная операция требует участия двух специалистов по ремонту.

4.

   4

   Установите защитный кожух гайки петли боковой двери (2 шт.).

5.

   5

   Установите крепёжные болты ограничителя хода передней двери в сборе (1 шт.). Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 в данном месте является деталью одноразового использования, при каждой разборке и сборке необходимо заменять её новой гайкой 10 ммодноразовая деталь

Моменты затяжки — сводка
