Подводящий шланг ОЖ чиллера
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания подобных испарений.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту либо незамедлительно обратиться к врачу.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка до остывания приводного электродвигателя и радиатора, система охлаждения выбросит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже фиксирующих хомутов трубок обязательно используйте клещи для хомутов, запрещается использовать другие инструменты, иначе это повредит хомут и ухудшит уплотнение.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Чиллер в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 3 шагов
-

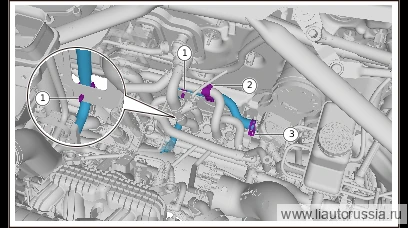

Ослабьте фиксирующий хомут (1 шт.) подводящего шланга ОЖ чиллера, отсоедините подводящий шланг ОЖ чиллера от электронного четырёхходового клапана.
-
Отсоедините фиксирующий зажим (1 шт.) подводящего шланга ОЖ чиллера от отводящего шланга ОЖ теплообменника (отопитель).
-
Отсоедините фиксирующий зажим (2 шт.) подводящего шланга ОЖ чиллера от интегрированного кронштейна передней панели, снимите подводящий шланг ОЖ чиллера.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожогов!
Установка 3 шагов
-
Установите подводящий шланг ОЖ чиллера, подсоедините фиксирующий зажим (2 шт.) подводящего шланга ОЖ чиллера к интегрированному кронштейну передней панели.
-
Подсоедините фиксирующий зажим (1 шт.) подводящего шланга ОЖ чиллера к отводящему шлангу ОЖ теплообменника (отопитель).
-
Подсоедините подводящий шланг ОЖ чиллера к электронному четырёхходовому клапану, установите фиксирующий хомут (1 шт.) подводящего шланга ОЖ чиллера.
