Подузел в сборе трубопровода заднего электродвигателя 3
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагревании охлаждающей жидкости образуется пар, следует избегать вдыхания данного газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или попадании охлаждающей жидкости внутрь организма необходимо немедленно выпить чистой воды и вызвать рвоту принудительно, либо немедленно обратиться за медицинской помощью.
- Во избежание опасности ожога запрещается открывать крышку расширительного бачка после длительной работы автомобиля, иначе кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять после остывания охлаждающей жидкости.
- Пока система электропитания автомобиля не отключена, электронный вентилятор может включиться в любой момент, категорически запрещается протягивать руку в зону вращения вентилятора.
- В процессе отключения высокого напряжения, снятия напряжения и проверки на отсутствие напряжения работы должен выполнять персонал, имеющий удостоверение электрика по низкому напряжению (IC-карту), в высоковольтных изоляционных перчатках; при этом необходимо обеспечить собственную изоляционную защиту, запрещается иметь при себе металлические предметы.
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен надевать высоковольтные диэлектрические перчатки и одновременно обеспечивать собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Для защиты окружающей среды охлаждающую жидкость следует собирать централизованно и утилизировать, используя ёмкость с делениями для сбора с целью последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже хомутов крепления шлангов обязательно используйте клещи для шлангов, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.

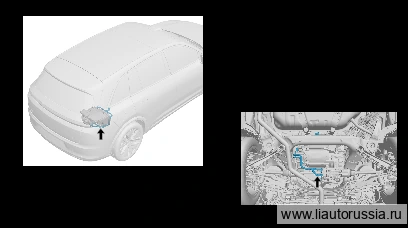

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Сервисная процедура разблокировки электронного стояночного тормоза
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- Колесо в сборе (алюминиевое)
- Задний глушитель в сборе
- Защита топливного бака
- шумоизоляционный мат заднего приводного электродвигателя
- Корпус защиты адсорбера в сборе
- Нижняя крышка кронштейна высоковольтного жгута проводов от аккумуляторной батареи до блока зарядки-распределения в сборе
- Демонтаж/монтаж узла заднего подрамника в сборе
Снятие 4 шагов
-

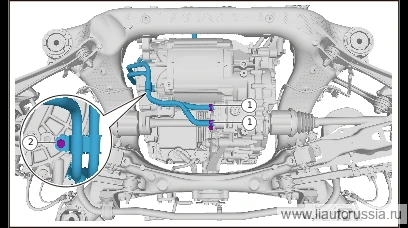

Выверните крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 3.
🔧 Головка 10 мм -
Ослабьте хомут (1 шт.), отсоедините подузел в сборе трубопровода заднего электродвигателя 3 от узла приводного электродвигателя с редуктором в сборе.
Примечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога! -

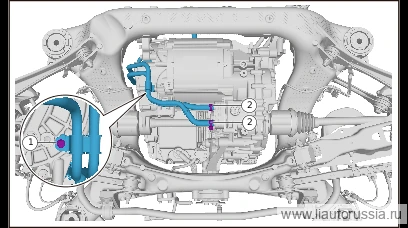

Выверните крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 3.
🔧 Головка 10 мм -
Ослабьте хомут (2 шт.), отсоедините подузел в сборе трубопровода заднего электродвигателя 3 от теплообменника, снимите подузел в сборе трубопровода заднего электродвигателя 3.
Примечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога!
Установка 4 шагов
-
Установите подузел в сборе трубопровода заднего электродвигателя 3, подсоедините подузел в сборе трубопровода заднего электродвигателя 3 к теплообменнику, установите хомут (2 шт.).
-
Установите крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 3. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70 -

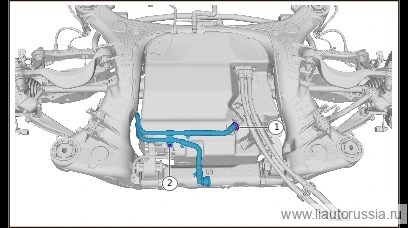

Подсоедините подузел в сборе трубопровода заднего электродвигателя 3 к узлу приводного электродвигателя с редуктором в сборе, установите хомут (1 шт.).
-
Установите крепёжные болты (1 шт.) подузла трубопровода заднего электродвигателя 3 в сборе. Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (1 шт.) подузла в сборе трубопровода заднего… | 9±1 Н·м |
| Установите крепёжные болты (1 шт.) подузла трубопровода заднего электр… | 9±1 Н·м |
