Подузел трубопровода заднего электродвигателя в сборе 2

Контур охлаждения заднего электродвигателя · Li L7 2022–2023 · стр. 1114–1116 оригинала

9 шагов снятия12 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
Во избежание риска получения ожогов запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и высокотемпературный пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.

Примечания

Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость для последующей утилизации или переработки.
Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль.
Нажмите на экране «Выход из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
При снятии и установке высоковольтных компонентов работы должен выполнять персонал, имеющий удостоверение электрика по электробезопасности (IC-карту) на низковольтные работы, в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполните процедуру отключения высокого напряжения.

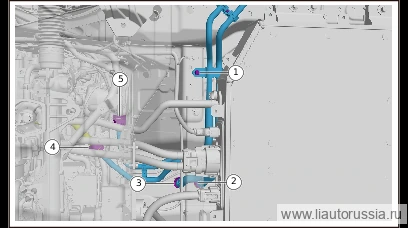

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подузел трубопровода заднего электродвигателя в сборе 2

Подготовительные работы 17

Двери автомобиля книга владельца
Открытие и закрытие капота
Включение режима подъёма автомобиля
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Защитная крышка багажника
Ящик для инструмента в багажнике
Высоковольтная система книга владельца
Подъём и опускание автомобиля
Нижняя защита переднего бампера в сборе
Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
защитная балка шасси
Левая передняя нижняя защита днища
Левая нижняя защита днища
Компоненты передней панели кузова — нижняя соединительная балка моторного отсека в сборе
Защита топливного бака
Снятие и установка узла топливного бака

Снятие 9 шагов

Разблокируйте фиксатор. 2 . Медленно потяните вспомогательную рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до заднего электродвигателя (1 шт.).
Разблокируйте фиксатор. 2. Медленно потяните рычаг расцепления в направлении стрелки до крайнего положения, отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к блоку зарядки и распределения питания в сборе (1 шт.).

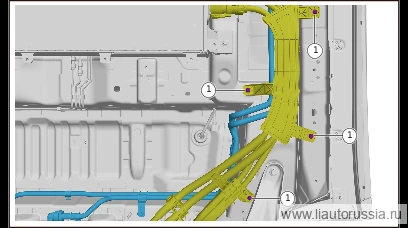

Выверните крепёжный болт высоковольтного жгута проводов от аккумуляторной батареи к блоку зарядки и распределения питания в сборе (4 шт.).

🔧 головка торцевая 10 мм

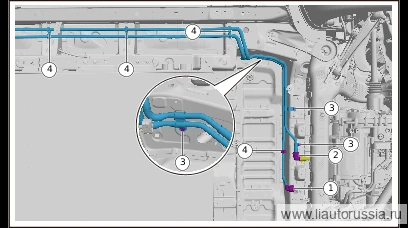

Извлеките стопорное кольцо крепления переднего участка подводящей нейлоновой трубки водяного контура заднего электродвигателя (1 шт.), отсоедините передний участок подводящей нейлоновой трубки водяного контура заднего электродвигателя от среднего участка подводящей нейлоновой трубки водяного контура заднего электродвигателя. 2. Извлеките стопорное кольцо крепления отводящего шланга 1 водяного контура заднего электродвигателя (1 шт.), отсоедините отводящий шланг 1 водяного контура заднего электродвигателя от отводящей нейлоновой трубки водяного контура заднего электродвигателя.
Выверните крепёжный болт подузла трубопровода заднего электродвигателя в сборе 2 (3 шт.).

🔧 головка торцевая 10 мм
Отсоедините фиксатор (4 шт.) подузла в сборе трубопровода заднего электродвигателя 2.

Примечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога!
Извлеките стопорную пружину (1 шт.) нейлоновой трубки отводящего контура ОЖ заднего электродвигателя, отсоедините нейлоновую трубку отводящего контура ОЖ заднего электродвигателя от отводящего шланга ОЖ заднего электродвигателя 3. 2. Извлеките стопорную пружину (1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка подводящей нейлоновой трубки ОЖ заднего электродвигателя.
Извлеките стопорную пружину (1 шт.) подводящего шланга ОЖ ADAS (наружного), отсоедините подводящий шланг ОЖ ADAS (наружный) от подводящего шланга ОЖ ADAS (внутреннего). 4. Извлеките стопорную пружину (1 шт.) подводящего шланга ОЖ ADAS (наружного), отсоедините подводящий шланг ОЖ ADAS (наружный) от подводящего шланга ОЖ ADAS (внутреннего).
Выверните крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 2, снимите подузел в сборе трубопровода заднего электродвигателя 2.

Примечание. Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога!

Установка 12 шагов

Установите подузел в сборе трубопровода заднего электродвигателя 2, установите крепёжный болт (1 шт.) подузла в сборе трубопровода заднего электродвигателя 2. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70
Подсоедините отводящий шланг ОЖ ADAS (наружный) к отводящему шлангу ОЖ ADAS (внутреннему), установите стопорную пружину (1 шт.) отводящего шланга ОЖ ADAS (наружного)
Подсоедините подводящий шланг ОЖ ADAS (наружный) к подводящему шлангу ОЖ ADAS (внутреннему), установите стопорную пружину (1 шт.) подводящего шланга ОЖ ADAS (наружного).
Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки ОЖ заднего электродвигателя, установите стопорную пружину (1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя.
Подсоедините нейлоновую трубку отводящего контура ОЖ заднего электродвигателя к отводящему шлангу ОЖ заднего электродвигателя 3, установите стопорную пружину (1 шт.) нейлоновой трубки отводящего контура ОЖ заднего электродвигателя.
Установите фиксатор (4 шт.) подузла в сборе трубопровода заднего электродвигателя 2.
Установите подузел в сборе трубопровода заднего электродвигателя 2, установите крепёжный болт (3 шт.) подузла в сборе трубопровода заднего электродвигателя 2. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70
Подсоедините отводящий шланг ОЖ заднего электродвигателя к нейлоновой трубке отводящего контура ОЖ заднего электродвигателя, установите стопорную пружину (1 шт.) отводящего шланга ОЖ заднего электродвигателя.
Подсоедините передний участок подводящей нейлоновой трубки ОЖ заднего электродвигателя к среднему участку подводящей нейлоновой трубки ОЖ заднего электродвигателя, установите стопорную пружину (1 шт.) переднего участка подводящей нейлоновой трубки ОЖ заднего электродвигателя.
Установите крепёжный болт (4 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки-распределения питания в сборе. Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

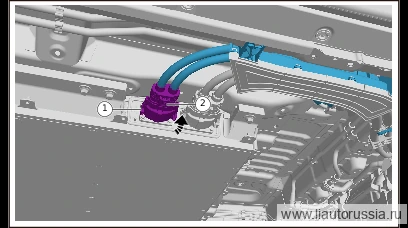

Подсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к узлу зарядки-распределения питания в сборе, установите рычаг усилителя в направлении стрелки до крайнего положения. 2. Заблокируйте фиксатор.

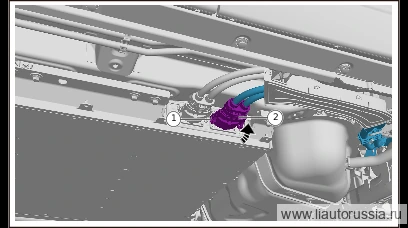

Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к заднему электродвигателю (1 шт.), медленно потяните вспомогательную рукоятку по направлению стрелки до крайнего положения. 2. Заблокируйте фиксатор.

Моменты затяжки — сводка

Операция	Момент
Установите подузел в сборе трубопровода заднего электродвигателя 2, ус…	9±1 Н·м
Установите подузел в сборе трубопровода заднего электродвигателя 2, ус…	9±1 Н·м
Установите крепёжный болт (4 шт.) высоковольтного жгута проводов от тя…	9±1 Н·м
