Компоненты передней панели кузова — нижняя соединительная балка моторного отсека в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 3 шагов
-
Отсоедините фиксирующие защёлки жгута проводов кузова (3 шт.), отведите жгут проводов кузова в сторону.
-
Отсоедините фиксирующие защёлки дренажной трубки (1 шт.).
-

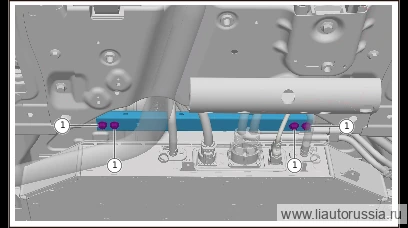

Выверните крепёжные болты нижней соединительной балки моторного отсека в сборе (4 шт.), снимите нижнюю соединительную балку моторного отсека в сборе.
🔧 головка Внимание: X01-89184840 комбинированный болт с шестигранной фланцевой головкой и плоской шайбой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 13 ммX01-89184840одноразовая деталь
Установка 3 шагов
-
Установите нижнюю соединительную балку моторного отсека в сборе, установите нижнюю соединительную балку моторного отсека в сборе. X01-89184840 Комплект: болт с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 Головка Внимание: X01-89184840 Комплект болта с шестигранной фланцевой головкой и плоской шайбой — одноразовая деталь, после каждой разборки и сборки необходимо заменять новой деталью 13 ммX01-89184840одноразовая деталь -
Установите фиксирующие защёлки водосточной трубки (1 шт.).
-
Установите фиксирующие защёлки жгута проводов кузова (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижнюю соединительную балку моторного отсека в сборе, устан… | 23±2 Н·м |
