Подузел в сборе магистралей переднего электродвигателя 1
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёма» — система автоматически выполнит накачку; после завершения накачки автомобиль можно перемещать по необходимости.
- При снятии хомута крепления трубки обязательно используйте трубные клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- защитная балка шасси
- Левая передняя нижняя защита днища
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Снятие 7 шагов
-
Отсоедините разъём жгута проводов (датчик температуры охлаждающей жидкости) отводящего шланга радиатора электродвигателя 2 (1 шт.).
-
Ослабьте хомут крепления подузла в сборе магистралей переднего электродвигателя 1 (1 шт.), отсоедините подузел в сборе магистралей переднего электродвигателя 1 от сдвоенного электродвигателя с редуктором в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -
Отсоедините защёлку крепления подузла в сборе магистралей переднего электродвигателя 1 (1 шт.).
-
Ослабьте хомут крепления подузла в сборе магистралей переднего электродвигателя 1 (2 шт.), отсоедините подузел в сборе магистралей переднего электродвигателя 1 от радиатора двигателя (ДВС) в сборе.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -
Ослабьте хомут крепления подузла в сборе магистралей переднего электродвигателя 1 (1 шт.), отсоедините подузел в сборе магистралей переднего электродвигателя 1 от электронного трёхходового клапана.
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -
Отсоедините кронштейн трубки охлаждающей жидкости (2 шт.) от подузла в сборе магистралей переднего электродвигателя 1.
-
Отсоедините защёлку крепления подузла в сборе магистралей переднего электродвигателя 1 (3 шт.), снимите подузел в сборе магистралей переднего электродвигателя 1.
Установка 7 шагов
-
Установите подузел в сборе магистралей переднего электродвигателя 1, установите защёлку крепления подузла в сборе магистралей переднего электродвигателя 1 (3 шт.).
-

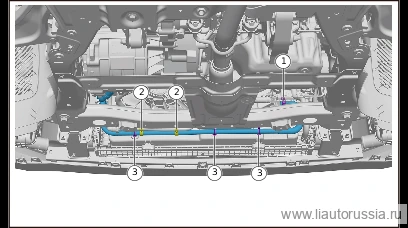

Подсоедините кронштейн трубки охлаждающей жидкости (2 шт.) к подузлу в сборе магистралей переднего электродвигателя 1.
-
Подсоедините подузел в сборе магистралей переднего электродвигателя 1 к электронному трёхходовому клапану, установите хомут крепления подузла в сборе магистралей переднего электродвигателя 1 (1 шт.).
-

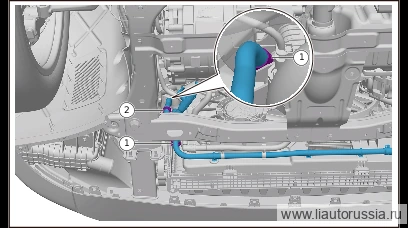

Подсоедините подузел в сборе магистралей переднего электродвигателя 1 к радиатору двигателя (ДВС) в сборе, установите хомут крепления подузла в сборе магистралей переднего электродвигателя 1 (2 шт.).
-

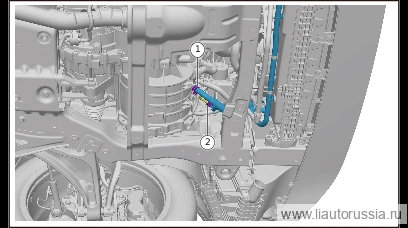

Установите фиксирующую защёлку (1 шт.) подузла в сборе трубопровода переднего электродвигателя 1.
-
Подсоедините подузел в сборе трубопровода переднего электродвигателя 1 к узлу сдвоенного электродвигателя с редуктором в сборе, установите фиксирующий хомут (1 шт.) подузла в сборе трубопровода переднего электродвигателя 1.
-
Подсоедините разъём (1 шт.) жгута проводов отводящего шланга 2 радиатора электродвигателя (датчик температуры охлаждающей жидкости).
