Компоненты корпуса переднего HVAC-Расширительный клапан
Блок HVAC (отопление, вентиляция, кондиционирование) · Li L7 2022–2023 · стр. 1009–1010 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если система электропитания автомобиля не отключена, электровентилятор может запуститься в любой момент.
- Категорически запрещается протягивать руки в зону работы вентилятора.
- Персонал должен быть в защитной обуви, рабочих перчатках, каске и защитных очках.
- После отсоединения магистрали системы кондиционирования необходимо установить уплотнение в месте соединения, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке магистрали системы кондиционирования необходимо заменить уплотнительное кольцо на новое.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Откачка и заправка хладагента
- Декоративный кожух двигателя в сборе
- Воздушный фильтр в сборе
- Декоративный колпачок
- Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
- Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Верхний узел второй защитной стенки в сборе
- Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
- Коаксиальная трубка кондиционера в сборе
Снятие 1 шагов
-

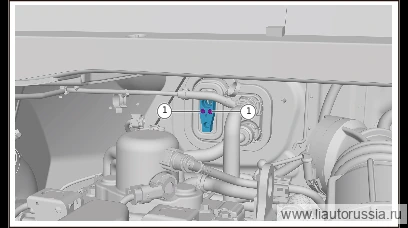

Выверните крепёжные болты расширительного клапана (2 шт.), снимите расширительный клапан.
🔧 головка под шестигранник 4 мм
Установка 1 шагов
-
Установите расширительный клапан, вверните крепёжные болты расширительного клапана (2 шт.). X03-90000212 болт M5X35 Момент затяжки:
🔧 головка под шестигранник 4 ммX03-90000212
