Коаксиальная трубка кондиционера в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Открытие и закрытие капота
5. Откачка и заправка хладагента
6. Декоративный кожух двигателя в сборе
7. Воздушный фильтр в сборе
8. Декоративный колпачок
9. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
10. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
11. Передняя защита моторного отсека
12. Задний уплотнитель моторного отсека
13. Левая защита моторного отсека в сборе
14. Правая защита моторного отсека в сборе
15. Облицовочная панель вентиляции переднего щита в сборе
16. Верхний узел второй защитной стенки в сборе
17. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов

Снятие 10 шагов

1.

   1

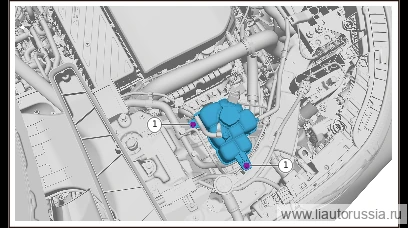

   Выверните крепёжный болт (2 шт.) расширительного бачка двигателя (ДВС), отведите расширительный бачок двигателя (ДВС) в сторону.

   🔧 головка 10 мм

2.

   2

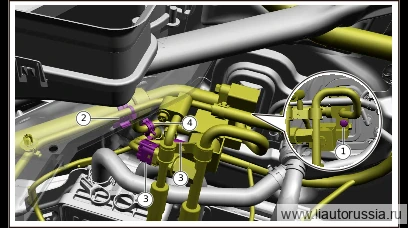

   Выверните крепёжный болт (1 шт.) коаксиальной трубки кондиционера в сборе, отсоедините коаксиальную трубку кондиционера в сборе от переднего блока HVAC в сборе.

   🔧 головка 10 мм
3. 3

   Отсоедините фиксатор (1 шт.) трубки выпуска воздуха отопителя в сборе от коаксиальной трубки кондиционера в сборе.
4. 4

   Отсоедините разъём жгута проводов моторного отсека (2 шт.).
5. 5

   Отсоедините фиксатор (1 шт.) жгута проводов моторного отсека от коаксиальной трубки кондиционера в сборе.

6.

   6

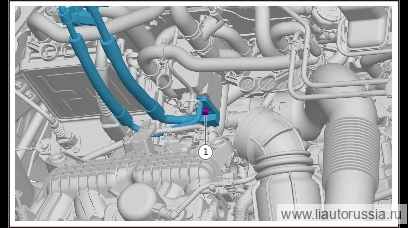

   Выверните крепёжный болт (1 шт.) коаксиальной трубки кондиционера в сборе, отсоедините коаксиальную трубку кондиционера в сборе от чиллера в сборе.

   🔧 головка 10 мм

7.

   7

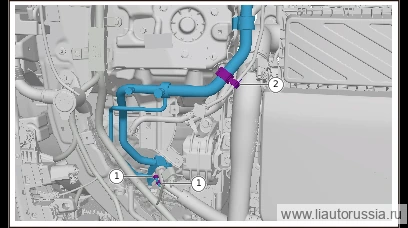

   Выверните крепёжную гайку (2 шт.), отсоедините трубку слива жидкости конденсатора в сборе и всасывающую трубку компрессора в сборе от коаксиальной трубки кондиционера в сборе.

   🔧 головка 10 мм
8. 8

   Отсоедините фиксатор (1 шт.) трубки выпуска воздуха отопителя в сборе от коаксиальной трубки кондиционера в сборе.

9.

   9

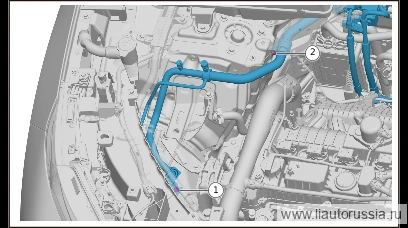

   Выверните крепёжный болт (1 шт.) коаксиальной трубки кондиционера в сборе.

   🔧 головка 10 мм
10. 10

    Выверните крепёжные болты коаксиальной трубки кондиционера в сборе (1 шт.), снимите коаксиальную трубку кондиционера в сборе.

    🔧 головка 10 мм

Установка 10 шагов

1.

   1

   Установите коаксиальную трубку кондиционера в сборе, установите крепёжные болты коаксиальной трубки кондиционера в сборе (1 шт.). Q1860625F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61
2. 2

   Установите крепёжные болты коаксиальной трубки кондиционера в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

3.

   3

   Подсоедините трубку слива жидкости конденсатора в сборе и трубку всасывания компрессора в сборе к коаксиальной трубке кондиционера в сборе, установите крепёжные гайки (2 шт.). Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм
4. 4

   Установите фиксирующую клипсу (1 шт.) трубки деаэрации отопителя в сборе и коаксиальной трубки кондиционера в сборе.

5.

   5

   Подсоедините коаксиальную трубку кондиционера в сборе к чиллеру в сборе, установите крепёжные болты коаксиальной трубки кондиционера в сборе (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

6.

   6

   Подсоедините коаксиальную трубку кондиционера в сборе к переднему блоку HVAC в сборе, установите крепёжные болты коаксиальной трубки кондиционера в сборе (1 шт.). Q1860635F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860635F61
7. 7

   Установите фиксирующую клипсу (1 шт.) трубки деаэрации отопителя в сборе и коаксиальной трубки кондиционера в сборе.
8. 8

   Подсоедините разъём жгута проводов моторного отсека (2 шт.).
9. 9

   Установите фиксирующую клипсу (1 шт.) жгута проводов моторного отсека и коаксиальной трубки кондиционера в сборе.

10.

    10

    Установите расширительный бачок двигателя (ДВС), установите крепёжные болты расширительного бачка двигателя (ДВС) (2 шт.). Q140B0616F38L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 5±1 Н·м

    ⚙︎ 5±1 Н·м🔧 головка (торцевая) 10 мм

Моменты затяжки — сводка
