Электронный насос ОЖ электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания этого газа.
- В случае непреднамеренного вдыхания большого количества паров охлаждающей жидкости или её проглатывания необходимо немедленно выпить чистой воды и вызвать рвоту, либо немедленно обратиться за медицинской помощью.
- Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если крышка расширительного бачка будет снята при неостывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону работы вентилятора.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно и утилизировать, используя ёмкость с делениями для последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные водопроводные системы, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже необходимо следить, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки охлаждающей жидкости необходимо закрыть его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 22
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- защитная балка шасси
- Левая передняя нижняя защита днища
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
Снятие 5 шагов
-

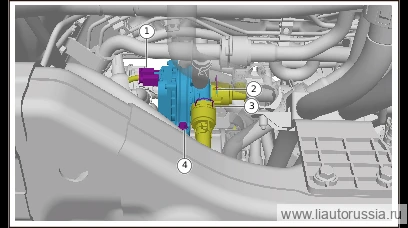

Отсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
-
Снимите стопорную пружину соединения, отсоедините электронный насос ОЖ электродвигателя от отводящего шланга ОЖ насоса заднего электродвигателя.
-
Снимите стопорную пружину соединения, отсоедините электронный насос ОЖ электродвигателя от шланга подпитки дополнительного бачка ОЖ батареи.
-
Выверните крепёжный болт (1 шт.) электронного насоса ОЖ электродвигателя.
🔧 Головка ПРЕДУПРЕЖДЕНИЕ: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание получения ожогов! 10 мм -

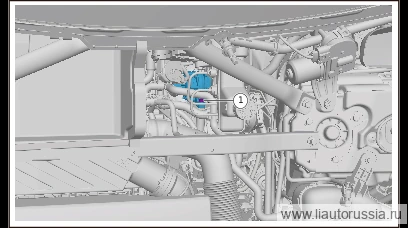

Выверните крепёжный болт (1 шт.) электронного насоса ОЖ электродвигателя, снимите электронный насос ОЖ электродвигателя.
🔧 Головка 10 мм
Установка 5 шагов
-
Установите электронный насос ОЖ электродвигателя, установите крепёжный болт (1 шт.) электронного насоса ОЖ электродвигателя.Q1860612F71 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860612F71 -
Установите крепёжный болт (1 шт.) электронного насоса ОЖ электродвигателя. Q1860612F71 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860612F71 -
Подсоедините электронный насос ОЖ электродвигателя к отводящему шлангу ОЖ насоса заднего электродвигателя (1 шт.), установите стопорную пружину соединения.
-
Подсоедините электронный насос ОЖ электродвигателя к шлангу подпитки дополнительного бачка ОЖ батареи, установите стопорную пружину соединения.
-
Подсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный насос ОЖ электродвигателя, установите крепёжный… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) электронного насоса ОЖ электродвигат… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
