ПУ-коврик переднего пассажирского сиденья

Напольное покрытие (ковры) · Li L7 2022–2023 · стр. 2518–2519 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

ПУ-коврик переднего пассажирского сиденья

Подготовительные работы 31

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  9. средняя облицовка правой стойки B в сборе
  10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  11. правая боковая крышка панели приборов
  12. облицовка нижней части правой стойки A в сборе.
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  20. крышка заднего торца направляющей, левая сторона
  21. правый кожух заднего торца направляющей (переднее пассажирское)
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  24. левая нижняя облицовочная панель центральной консоли в сборе
  25. корпус центральной консоли в сборе
  26. Коврик салона, переднее пассажирское сиденье
  27. Коврик пола переднего пассажирского места в сборе
  28. Вычислительный блок управления автомобилем
  29. Правая решётка обдува ног второго ряда.
  30. Воздуховод обдува ног правого второго ряда — задняя секция
  31. Воздуховод обдува лица правой стойки B — нижняя секция

Снятие 2 шагов

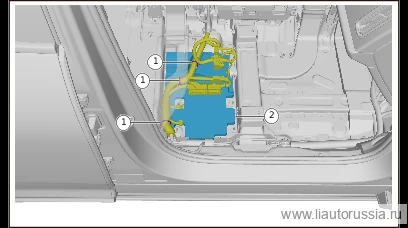

  1. Шаг 1

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

  2. Снимите коврик PU переднего пассажирского места.

Установка 2 шагов

  1. Шаг 1

    Установите PU-коврик переднего пассажирского места.

  2. Установите фиксатор жгута проводов кузова в сборе (3 шт.).
