Передняя секция воздуховода обдува ног второго ряда справа

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
9. средняя облицовка правой стойки B в сборе
10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
11. правая боковая крышка панели приборов
12. облицовка нижней части правой стойки A в сборе.
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
20. крышка заднего торца направляющей, левая сторона
21. правый кожух заднего торца направляющей (переднее пассажирское)
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. левая нижняя облицовочная панель центральной консоли в сборе
24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
25. корпус центральной консоли в сборе
26. Коврик салона, переднее пассажирское сиденье
27. Коврик пола переднего пассажирского места в сборе
28. Правая решётка обдува ног второго ряда.
29. Воздуховод обдува ног правого второго ряда — задняя секция

Снятие 2 шагов

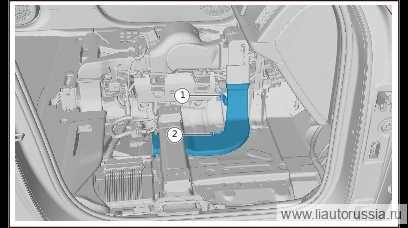

1.

   1

   Отсоедините кнопочную защёлку (1 шт.) правого воздуховода обдува ног второго ряда — передний участок.
2. 2

   Демонтируйте крепёжную гайку (1 шт.) передней секции воздуховода обдува ног правого второго ряда, снимите переднюю секцию воздуховода обдува ног правого второго ряда.

   🔧 головка 10 мм

Установка 2 шагов

1.

   1

   Установите переднюю секцию воздуховода обдува ног второго ряда справа, установите защёлку передней секции воздуховода обдува ног второго ряда справа (1 шт.).
2. 2

   Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда справа — передний участок. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент: 2±0.5 Н·м

   ⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206

Моменты затяжки — сводка
