Ковёр багажника в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Шторка багажного отделения в сборе
- Крышка багажника в сборе
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Корпус кронштейна панели багажного отделения
- Сабвуфер
- Аккумуляторная батарея в сборе
- Высоковольтный блок заряда и распределения энергии в сборе
- Контроллер заднего кузова в сборе
- Модуль мониторинга сети электропитания
Снятие 7 шагов
-
Отсоедините фиксатор жгута проводов кузова (1 шт.).
-
Отсоедините разъём жгута проводов между жгутом проводов кузова и жгутом проводов заднего электродвигателя в сборе (1 шт.).
-

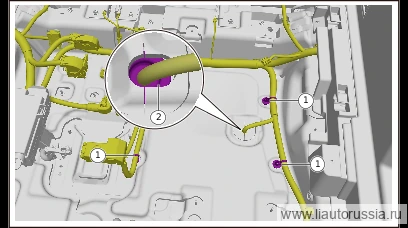

Расстыкуйте фиксирующую защёлку (3 шт.) жгута проводов кузова.
-
Отсоедините резиновый чехол от кузова, отведите жгут проводов кузова в сторону.
-

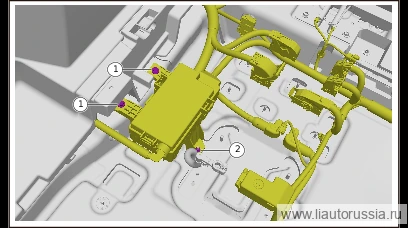

Выверните крепёжный болт заднего блока предохранителей в сборе (2 шт.).
🔧 мм, торцевая головка 10 -
Выверните гайку крепления блока предохранителей заднего в сборе (1 шт.), отведите в сторону жгут проводов кузова и блок предохранителей задний в сборе.
🔧 Головка 10 мм -

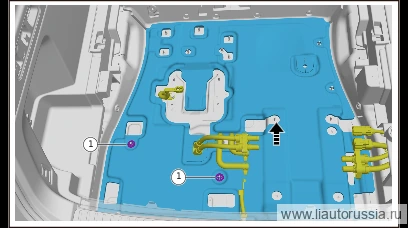

Снимите пружинную гайку (2 шт.), по направлению стрелки снимите коврик багажника в сборе.
Установка 7 шагов
-

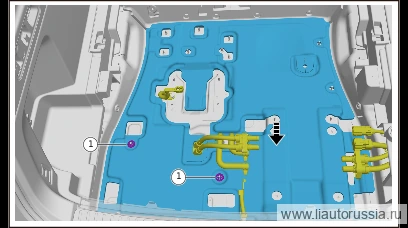

Установите ковёр багажника в сборе по направлению стрелки, установите гайку-барашек (2 шт.).
-
Установите крепёжный болт заднего блока предохранителей в сборе (2 шт.). Q140B0620F38L, комплект болта с шестигранной головкой и плоской шайбой. Момент затяжки: 9±1 Н·м.
⚙︎ 9±1 Н·м🔧 мм, торцевая головка 10 -
Установите гайку крепления блока предохранителей заднего в сборе (1 шт.). Q32006F36 Гайка шестигранная фланцевая Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 10 мм -
Установите фиксирующие защёлки жгута проводов кузова (3 шт.).
-
Установите резиновый чехол.
-
Подсоедините разъём жгута проводов кузова к жгуту проводов заднего электродвигателя в сборе (1 шт.).
-
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт заднего блока предохранителей в сборе (2 шт.… | 9±1 Н·м |
| Установите гайку крепления блока предохранителей заднего в сборе (1 шт… | 9±1 Н·м |
