Аккумуляторная батарея в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Не допускайте искрения вблизи аккумуляторной батареи в сборе, во избежание короткого замыкания или иного риска возникновения пожара.
- Убедитесь, что все линии проводки подключены правильно и безопасно.
- Не допускайте защемления и повреждения кабелей, а также короткого замыкания внутри жгута проводов, поскольку повреждённые кабели могут привести к неисправности системы и травмированию людей.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Защитная крышка багажника
- Аккумулятор книга владельца
- Ящик для инструмента в багажнике
Снятие 5 шагов
-

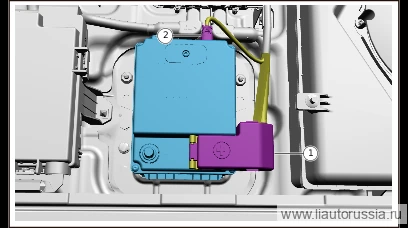

Откройте крышку смотрового люка жгута проводов положительной клеммы аккумуляторной батареи в сборе.
-
Отсоедините разъём жгута проводов аккумуляторной батареи в сборе.
-

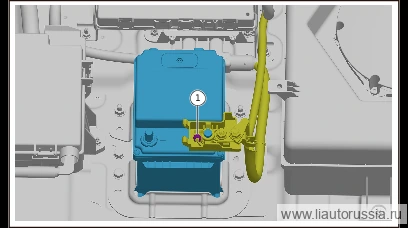

Ослабьте крепёжную гайку, отсоедините жгут проводов кузова от аккумуляторной батареи в сборе.
🔧 головка 10 мм -

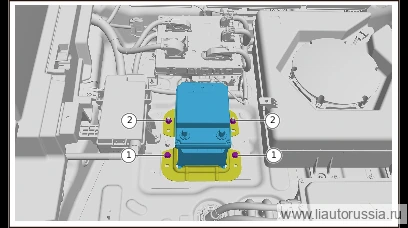

Выверните крепёжный болт (2 шт.) прижимной пластины аккумулятора. Используемый инструмент 10 мм головка
Q1860816F61одноразовая детальПримечание. Q1860816F61 шестигранный фланцевый болт является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую. -

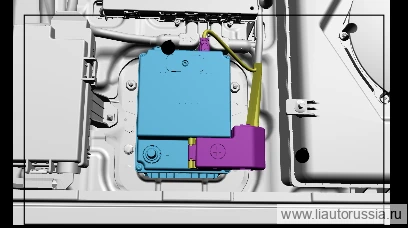

Выверните крепёжную гайку прижимной пластины аккумуляторной батареи (2 шт.), снимите прижимную пластину аккумуляторной батареи (2 шт.), снимите аккумуляторную батарею в сборе. Используемый инструмент 10 мм головка
одноразовая детальПримечание. Гайка с шестигранной фланцевой головкой Q32008F36 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью.
Установка 5 шагов
-
Установите аккумуляторную батарею в сборе, установите прижимную пластину аккумуляторной батареи (2 шт.), установите гайку крепления (2 шт.) прижимной пластины аккумуляторной батареи. Шестигранная фланцевая гайка Q32008F36 Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32008F36 является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммодноразовая деталь -
Установите прижимную пластину аккумуляторной батареи, установите крепёжный болт (2 шт.) прижимной пластины аккумуляторной батареи. Q1860816F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять его новой деталью 10 ммQ1860816F61одноразовая деталь -
Подсоедините жгут проводов кузова к аккумулятору в сборе, затяните крепёжную гайку.
⚙︎ 10±1 Н·м🔧 головка Момент затяжки: 10±1 Н·м 10 мм -
Закройте крышку смотрового люка жгута проводов положительной клеммы аккумуляторной батареи в сборе.
-
Подсоедините разъём жгута проводов аккумуляторной батареи в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите аккумуляторную батарею в сборе, установите прижимную пласти… | 23±2 Н·м |
| Установите прижимную пластину аккумуляторной батареи, установите крепё… | 23±2 Н·м |
| Подсоедините жгут проводов кузова к аккумулятору в сборе, затяните кре… | 10±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены аккумуляторной батареи в сборе
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
