Модуль мониторинга сети электропитания

Подготовительные работы 5

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Шторка багажного отделения в сборе
4. Крышка багажника в сборе
5. Контроллер заднего кузова в сборе

Снятие 5 шагов

1.

   1

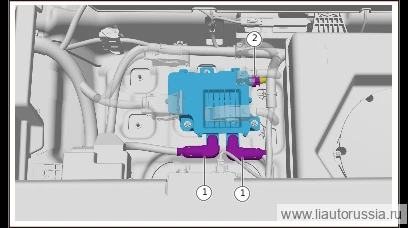

   Приподнимите изоляционный чехол модуля мониторинга сети электропитания (2 шт.).
2. 2

   Отсоедините разъём жгута проводов модуля мониторинга сети электропитания (1 шт.).

3.

   3

   Выверните крепёжную гайку (1 шт.) жгута проводов кузова и модуля мониторинга сети электропитания, отведите жгут проводов кузова в сторону.

   🔧 головка Внимание: Q32408T13F61 цельнометаллическая самоконтрящаяся гайка с шестигранным фланцем является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 13 ммодноразовая деталь

   Примечание. Оберните жгут проводов кузова тканевой изолентой во избежание повреждения электронного и электрооборудования.
4. 4

   Выверните крепёжную гайку (1 шт.) жгута проводов кузова и модуля мониторинга сети электропитания, отведите жгут проводов кузова в сторону.

   🔧 головка Примечание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять её новой деталью 10 ммодноразовая деталь

   Примечание. Оберните жгут проводов кузова тканевой изолентой, чтобы избежать повреждения электронного оборудования.
5. 5

   Выверните крепёжную гайку (3 шт.) модуля мониторинга сети электропитания, снимите модуль мониторинга сети электропитания.

   🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 является одноразовой деталью, при каждом снятии/установке необходимо заменять на новую 10 ммодноразовая деталь

Установка 5 шагов

1.

   1

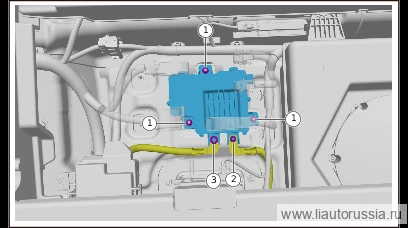

   Установите модуль контроля силовой сети, установите крепёжную гайку модуля контроля силовой сети (3 шт.). Q33006F71 цельнометаллическая шестигранная фланцевая стопорная гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: Q33006F71 цельнометаллическая шестигранная фланцевая стопорная гайка является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 10 ммодноразовая деталь
2. 2

   Подсоедините и установите жгут проводов кузова, установите гайку крепления (1 шт.) жгута проводов кузова к модулю мониторинга сети электропитания. Момент затяжки цельнометаллической шестигранной фланцевой стопорной гайки Q33006F71: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 является одноразовой деталью, при каждом демонтаже необходимо заменять её новой деталью 10 ммодноразовая деталь
3. 3

   Подсоедините и установите жгут проводов кузова, установите крепёжную гайку (1 шт.) жгута проводов кузова и модуля мониторинга сети электропитания. Шестигранная фланцевая гайка с зубчатой опорной поверхностью Q32408T13F61 Момент затяжки: 15±1 Н·м

   ⚙︎ 15±1 Н·м🔧 головка Примечание: цельнометаллическая шестигранная фланцевая стопорная гайка Q32408T13F61 является деталью одноразового использования, после каждого демонтажа/монтажа необходимо заменять её новой деталью 13 ммодноразовая деталь

4.

   4

   Верните на место изоляционную втулку (2 шт.) модуля мониторинга сети электропитания.
5. 5

   Подсоедините разъём жгута проводов модуля контроля силовой сети (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены модуля мониторинга сети электропитания
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
