Жгут проводов двери багажника в сборе

Подготовительные работы 34

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. облицовка верхней части левой стойки A в сборе
7. облицовка верхней части правой стойки А в сборе
8. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
9. средняя облицовка правой стойки B в сборе
10. облицовка верхней части левой стойки B в сборе.
11. облицовка верхней части правой стойки B в сборе.
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. облицовка верхней части левой стойки C в сборе
19. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
20. Поручень потолка переднего ряда в сборе
21. Поручень потолка переднего ряда в сборе
22. Поручень потолка заднего левого ряда в сборе
23. Поручень потолка заднего ряда справа в сборе
24. кожух потолочного мультимедийного экрана в сборе
25. Верхний кожух внутреннего зеркала заднего вида в сборе
26. Нижний кожух внутреннего зеркала заднего вида в сборе
27. передний плафон освещения для чтения в сборе
28. Левый солнцезащитный козырёк в сборе
29. Правый солнцезащитный козырёк в сборе
30. Крепёжный крючок солнцезащитного козырька
31. Крепёжный крючок солнцезащитного козырька
32. Демонтаж/монтаж узла потолка
33. Разборка/сборка узла нижней внутренней облицовки двери багажника
34. Верхняя облицовка двери багажника в сборе

Снятие 11 шагов

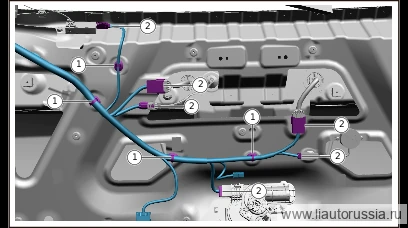

1.

   1

   Отсоедините разъём жгута проводов жгута проводов двери багажника в сборе (7 шт.).
2. 2

   Отсоедините трубопровод омывателя заднего стекла 2 от трубопровода омывателя заднего стекла 1.
3. 3

   Отсоедините соединение трубопровода заднего омывателя 2 и трубопровода заднего омывателя 3.

4.

   4

   Выверните крепёжные болты жгута проводов двери багажника в сборе (1 шт.). Использовать

   🔧 головка Внимание: X01-89146622 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммX01-89146622одноразовая деталь
5. 5

   Расстыкуйте фиксирующую защёлку жгута проводов двери багажника в сборе (5 шт.).
6. 6

   Отсоедините заглушку жгута проводов двери багажника в сборе (1 шт.) от кузова.

7.

   7

   Отсоедините разъём жгута проводов жгута проводов двери багажника в сборе (5 шт.).
8. 8

   Выверните крепёжные болты жгута проводов двери багажника в сборе (1 шт.). Использовать

   🔧 головка Внимание: X01-89146622 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новыми деталями 10 ммX01-89146622одноразовая деталь
9. 9

   Расстыкуйте фиксирующую защёлку жгута проводов двери багажника в сборе (9 шт.).

10.

    10

    Отсоедините разъём жгута проводов жгута проводов двери багажника в сборе (6 шт.).
11. 11

    Отсоедините фиксирующую защёлку (4 шт.) жгута проводов двери багажника в сборе, снимите жгут проводов двери багажника в сборе.

Установка 11 шагов

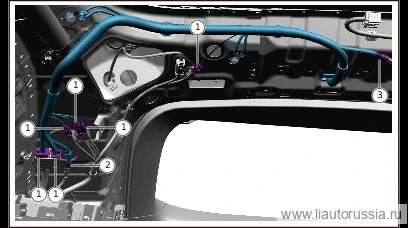

1.

   1

   Установите жгут проводов двери багажника в сборе, установите фиксирующие защёлки жгута проводов двери багажника в сборе (4 шт.).
2. 2

   Подсоедините разъём жгута проводов жгута проводов двери багажника в сборе (6 шт.).
3. 3

   Установите фиксирующую защёлку жгута проводов двери багажника в сборе (9 шт.).
4. 4

   Установите крепёжный болт (1 шт.) жгута проводов двери багажника в сборе. X01-89146622 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: X01-89146622 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммX01-89146622одноразовая деталь
5. 5

   Подсоедините разъём жгута проводов жгута проводов двери багажника в сборе (5 шт.).

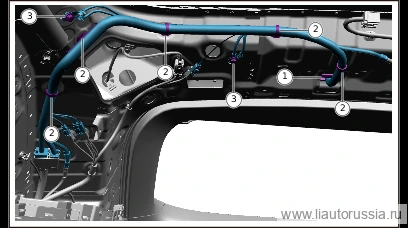

6.

   6

   Установите резиновую заглушку жгута проводов двери багажника в сборе (1 шт.).
7. 7

   Установите фиксирующую защёлку жгута проводов двери багажника в сборе (5 шт.).
8. 8

   Установите крепёжный болт жгута проводов двери багажника в сборе (2 шт.). X01-89146622Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: X01-89146622Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую деталь 10 ммX01-89146622одноразовая деталь

9.

   9

   Подсоедините трубопровод омывателя заднего стекла 2 к трубопроводу омывателя заднего стекла 3.
10. 10

    Подсоедините трубопровод заднего омывателя 2 к трубопроводу заднего омывателя 1.
11. 11

    Подсоедините разъём жгута проводов жгута проводов двери багажника в сборе (6 шт.).

Моменты затяжки — сводка
