Высоковольтный жгут проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю

Подготовительные работы 13

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Воздушный фильтр в сборе
10. Подъём и опускание автомобиля
11. Нижняя защита переднего бампера в сборе
12. защитная балка шасси
13. Левая передняя нижняя защита днища

Снятие 13 шагов

1. 1

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов моторного отсека в сборе.
2. 2

   Отсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).

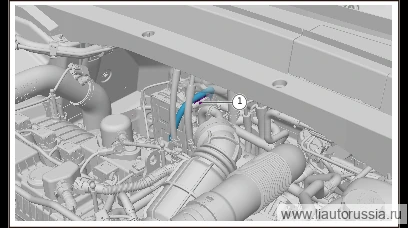

3.

   3

   Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

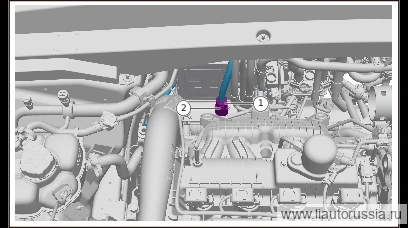

4.

   4

   Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю от высоковольтного водяного нагревателя.

5.

   5

   Выверните крепёжную гайку высоковольтного водяного нагревателя (2 шт.). Используемый инструмент для гайки: 10 мм головка

   🔧 головка 10 мм

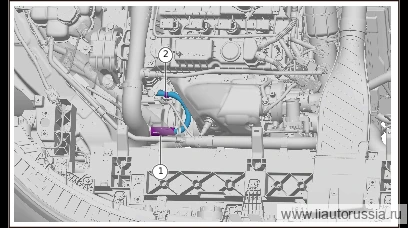

6. 6

   Выверните болт крепления (2 шт.) высоковольтного жидкостного подогревателя, отведите высоковольтный жидкостный подогреватель в сторону. Инструмент для болта: 10 мм головка

   🔧 головка 10 мм

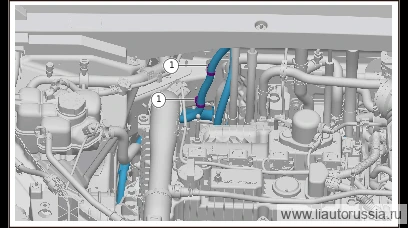

7.

   7

   Отсоедините фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

8.

   8

   Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
9. 9

   Отсоедините разъём (1 шт.) между высоковольтным жгутом проводов от тяговой аккумуляторной батареи к компрессору и PTC и электрическим компрессором в сборе.

10.

    10

    Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю от тяговой аккумуляторной батареи в сборе.

11.

    11

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

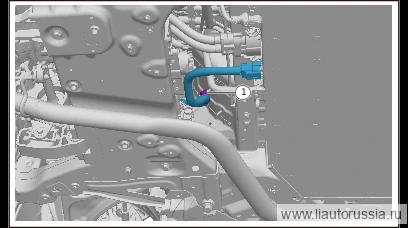

12.

    12

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

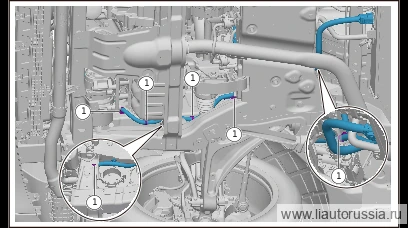

13.

    13

    Отсоедините фиксатор высоковольтного жгута проводов от тяговой аккумуляторной батареи до компрессора и PTC-нагревателя (6 шт.), снимите высоковольтный жгут проводов от тяговой аккумуляторной батареи до компрессора и PTC-нагревателя.

Установка 15 шагов

1.

   1

   Установите высоковольтный жгут проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю, установите фиксатор (6 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю.

2.

   2

   Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

3.

   3

   Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

4.

   4

   Подсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю к тяговой аккумуляторной батарее в сборе, зафиксируйте защёлку второй ступени.
5. 5

   Подсоедините разъём жгута проводов высоковольтного жгута проводов от тяговой аккумуляторной батареи до компрессора и PTC-нагревателя (1 шт.) до упора, зафиксируйте фиксатор первой ступени.

6.

   6

   Подсоедините разъём (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC-нагревателю с компрессором с электроприводом в сборе.
7. 7

   Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

8.

   8

   Установите фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

9.

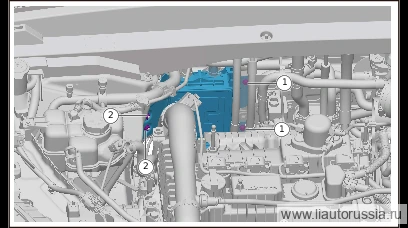

   9

   Установите высоковольтный жидкостный нагреватель, установите крепёжный болт (2 шт.) высоковольтного жидкостного нагревателя. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м Используемый инструмент для болта: 10 мм головка

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
10. 10

    Установите крепёжную гайку (2 шт.) высоковольтного водяного нагревателя. Шестигранная фланцевая гайка Q32006F61 Момент затяжки: 9±1 Н·м Используемый инструмент для гайки: 10 мм головка

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

11.

    11

    Подсоедините разъём высоковольтного жгута проводов от тяговой аккумуляторной батареи до компрессора и PTC-нагревателя с высоковольтным водяным нагревателем, зафиксируйте фиксатор второй ступени.
12. 12

    Подсоедините разъём жгута проводов высоковольтного жгута проводов от тяговой аккумуляторной батареи до компрессора и PTC-нагревателя (1 шт.) до упора, зафиксируйте фиксатор первой ступени.

13.

    13

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

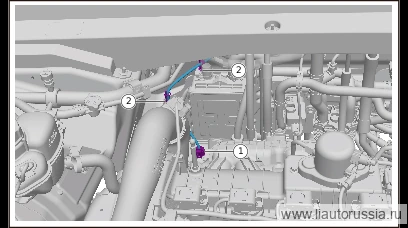

14.

    14

    Подсоедините разъём жгута проводов высоковольтного жидкостного подогревателя (1 шт.).
15. 15

    Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (2 шт.).

Моменты затяжки — сводка
