Магистраль заднего омывателя в сборе 3

Омыватель стёкол · Li L7 2022–2023 · стр. 1936–1937 оригинала
5 шагов снятия5 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Магистраль заднего омывателя в сборе 3

Подготовительные работы 34

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. облицовка верхней части левой стойки A в сборе
  5. облицовка верхней части правой стойки А в сборе
  6. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  7. средняя облицовка правой стойки B в сборе
  8. облицовка верхней части левой стойки B в сборе.
  9. облицовка верхней части правой стойки B в сборе.
  10. Двери багажника на электроприводе книга владельца
  11. Аккумулятор книга владельца
  12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  13. Складывание и поднятие спинки сиденья второго ряда
  14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
  15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  16. облицовка верхней части левой стойки D в сборе.
  17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
  18. облицовка верхней части левой стойки C в сборе
  19. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
  20. Поручень потолка переднего ряда в сборе
  21. Поручень потолка переднего ряда в сборе
  22. Поручень потолка заднего левого ряда в сборе
  23. Поручень потолка заднего ряда справа в сборе
  24. кожух потолочного мультимедийного экрана в сборе
  25. Верхний кожух внутреннего зеркала заднего вида в сборе
  26. Нижний кожух внутреннего зеркала заднего вида в сборе
  27. передний плафон освещения для чтения в сборе
  28. Левый солнцезащитный козырёк в сборе
  29. Правый солнцезащитный козырёк в сборе
  30. Крепёжный крючок солнцезащитного козырька
  31. Крепёжный крючок солнцезащитного козырька
  32. Демонтаж/монтаж узла потолка
  33. Разборка/сборка узла нижней внутренней облицовки двери багажника
  34. Верхняя облицовка двери багажника в сборе

Снятие 5 шагов

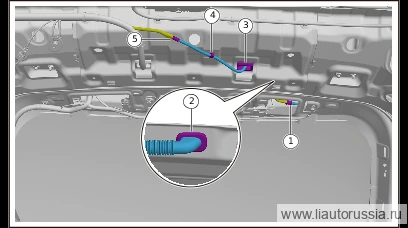

  1. Шаг 1

    Отсоедините соединение заднего трубопровода омывателя 2 в сборе с задним трубопроводом омывателя 3 в сборе.

  2. Расстыкуйте фиксирующую защёлку магистрали заднего омывателя в сборе 3 (1 шт.).

  3. Отсоедините соединение резиновой втулки магистрали заднего омывателя в сборе 3 с кузовом.

  4. Отсоедините резиновую втулку магистрали заднего омывателя в сборе 3 от двери багажника.

  5. Отсоедините соединение заднего трубопровода омывателя 4 в сборе с задним трубопроводом омывателя 3 в сборе, снимите задний трубопровод омывателя 3 в сборе.

Установка 5 шагов

  1. Шаг 1

    Установите магистраль заднего омывателя в сборе 3, соедините магистраль заднего омывателя в сборе 3 с магистралью заднего омывателя в сборе 4.

  2. Установите резиновую втулку магистрали заднего омывателя в сборе 3.

  3. Установите резиновую втулку магистрали заднего омывателя в сборе 3.

  4. Установите фиксатор (1 шт.) магистрали заднего омывателя в сборе 3.

  5. Соедините магистраль заднего омывателя в сборе 2 с магистралью заднего омывателя в сборе 3.
