Переднее ветровое стекло (HUD)

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Передний трубопровод омывателя 1 в сборе
6. Сварной металлический узел капота в сборе
7. Декоративный колпачок
8. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
9. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
10. Передняя защита моторного отсека
11. Правая защита моторного отсека в сборе
12. Левая защита моторного отсека в сборе
13. Задний уплотнитель моторного отсека
14. Облицовочная панель вентиляции переднего щита в сборе
15. Верхний кожух внутреннего зеркала заднего вида в сборе
16. Нижний кожух внутреннего зеркала заднего вида в сборе
17. Внутреннее зеркало заднего вида в сборе
18. Камера переднего обзора
19. Датчик дождя и света
20. облицовка верхней части левой стойки A в сборе
21. облицовка верхней части правой стойки А в сборе
22. Монтажный кронштейн внутреннего зеркала заднего вида
23. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
24. средняя облицовка правой стойки B в сборе
25. облицовка верхней части левой стойки B в сборе.
26. облицовка верхней части правой стойки B в сборе.
27. Поручень потолка переднего ряда в сборе
28. Поручень потолка переднего ряда в сборе
29. Левый солнцезащитный козырёк в сборе
30. Правый солнцезащитный козырёк в сборе
31. Крепёжный крючок солнцезащитного козырька
32. Крепёжный крючок солнцезащитного козырька
33. плафон для чтения в сборе

Снятие 8 шагов

1.

   1

   Выверните крепёжные болты обивки потолка в сборе (2 шт.).

   🔧 головка 10 мм

2.

   2

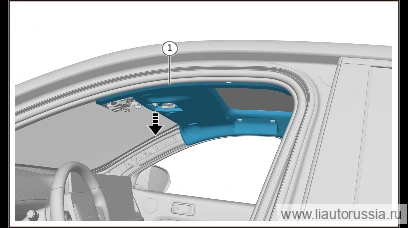

   Аккуратно нажмите вниз на обшивку потолка в сборе, чтобы образовался небольшой зазор.

   Примечание. Данная операция выполняется совместно тремя специалистами по ремонту: двое нажимают на обшивку потолка в сборе, пока не будет вырезано ветровое стекло без повреждения обшивки потолка салона, один в районе сидений второго ряда приподнимает и поддерживает обшивку потолка в сборе, чтобы предотвратить образование заломов на обшивке потолка в сборе.

3.

   3

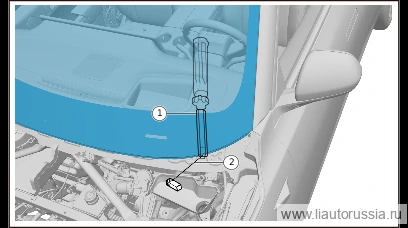

   Вставьте защитную плёнку - - из набора инструментов для отделения приклеенного стекла между ветровым стеклом и панелью приборов. 2. С помощью шила проткните клеевой слой стекла между защитной плёнкой и передним ветровым стеклом и протяните конец режущей струны - - снаружи в салон.

4.

   4

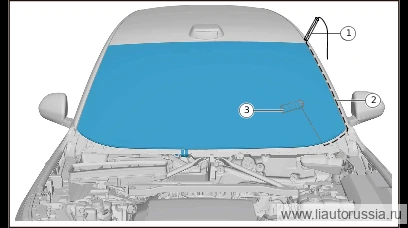

   С помощью ручки - - зафиксируйте внутренний конец режущей струны, чтобы предотвратить её выдёргивание. 2. С помощью небольшой трубки - - заведите режущую струну - - в соединительный край ветрового стекла.

5.

   5

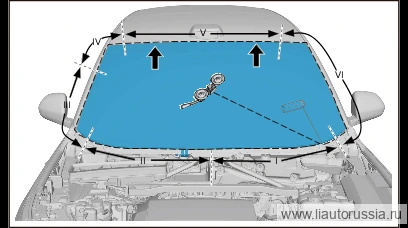

   Проложите режущую проволоку по периметру переднего ветрового стекла.

   Примечание. Режущая проволока должна располагаться в углу между стеклом и фланцем кузова, под стеклом.
6. 6

   Проведите другой конец режущей струны также через салон и закрепите её на устройстве намотки провода. 3. Разметьте на ветровом стекле несколько зон реза.
7. 7

   Установите устройство намотки струны в «положение I». 5. При резке прижимайте режущую струну к стеклу пластиковым клином, чтобы она могла свободно перемещаться вдоль кромки соединения стекла и по панели приборов. 6. При резке в разных зонах перемещайте устройство намотки струны в соответствующую зону для удобства разрезания клеевого слоя стекла. 7. При резке избегайте установочных штифтов (2 шт.), расположенных в зоне V, указанной стрелкой.

   Примечание

   • Во избежание царапин на панели приборов поместите пластиковую пластину между стальной проволокой и панелью приборов.
   • При обходе установочного штифта повторите шаг демонтажа 3, обведите режущей струной штифт, затем разрежьте оставшуюся зону.

8.

   8

   С помощью присосок снимите переднее ветровое стекло в сборе.

Установка 6 шагов

1.

   1

   Перед нанесением грунтовки под герметик для стекла тщательно очистите склеиваемую поверхность очистителем 3M и дайте растворителю полностью высохнуть.

   Примечание

   • Необходимо очищать только склеиваемую поверхность, полная очистка стекла не требуется; b.
   • Этот этап очистки обязателен, так как при наличии пыли, масляных пятен или других загрязнений на склеиваемой поверхности между поверхностью и герметиком образуется ослабленный переходный слой, что снижает качество склеивания. c.
   • После очистки поверхность должна полностью высохнуть перед нанесением грунтовки, так как невысохший очиститель вступит в реакцию с активными компонентами грунтовки, что приведёт к нарушению склеивания.
2. 2

   Перед использованием грунтовки под герметик необходимо тщательно взболтать её в течение более двух минут, убедиться в равномерном перемешивании и только после этого использовать. Затем с помощью фетрового аппликатора, смоченного грунтовкой под герметик, нанесите грунтовку Z99-99990223 на переднее ветровое стекло по траектории нанесения герметика, ширина 13-20 мм, время высыхания 10 мин.

   Z99-99990223

   Примечание

   • Перед использованием грунтовку необходимо тщательно взболтать, иначе это может привести к потере её эффективности; b.
   • Поскольку грунтовка является активным веществом, после использования плотно закручивайте крышку упаковки и старайтесь использовать её в кратчайшие сроки, не допуская длительного пребывания на воздухе. c.
   • Оптимальная толщина мокрой плёнки покрытия составляет 40-50 мкм, неравномерное нанесение приведёт к увеличению времени высыхания. d.
   • Избегайте повторного нанесения грунтовки на то же место до её полного отверждения, так как неотверждённая грунтовка размягчается, что ухудшает внешний вид и качество склеивания. e.
   • При установке нового ветрового стекла обязательно нанесите грунтовку под стекло.

3.

   3

   С помощью канцелярского ножа или клещей для обрезки носика тюбика обрежьте носик тюбика с герметиком для стекла в форме «объёмного треугольника» шириной 8 мм и высотой 12 мм. 2. Отверстие носика должно быть направлено назад по ходу нанесения герметика; наносите герметик треугольным сечением по траектории склеивания.

   Примечание

   • В местах разрыва необходимо перекрытие 20-30 мм мм слева и справа во избежание протечки, стык по возможности располагайте под фланцем кузова.
   • Нанесение герметика для стекла должно быть непрерывным и равномерным.

4.

   4

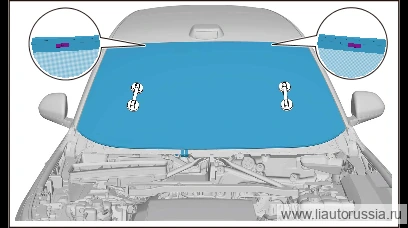

   С помощью присосок приклейте стекло к посадочному месту на фланце кузова (операция выполняется двумя людьми совместно), слегка отрегулируйте положение так, чтобы зазоры с боковинами кузова слева и справа были одинаковыми, прижмите для обеспечения надёжного приклеивания.

   X01-37000012одноразовая деталь

   Примечание

   • При установке обратите внимание на положение установочных штифтов. a.
   • Время высыхания и отверждения поверхности стеклоклея составляет 1 час; приклеивание должно быть завершено в течение 20 минут после нанесения стеклоклея; регулировка положения установки стекла выполняется с помощью присосок до высыхания и отверждения стеклоклея. b.
   • В течение четырёх часов после завершения установки не перемещайте автомобиль; автомобиль можно передавать заказчику через 24 часа; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высыхает через два дня — до полного высыхания герметика избегайте движения по неровным дорогам во избежание расшатывания стекла и протечки воды.
   • X01-37000012 Датчик дождя и света является деталью одноразового использования, при каждом демонтаже и монтаже необходимо заменять его новой деталью.

5.

   5

   Приклейте скотч по периметру ветрового стекла для дополнительной фиксации.

   Примечание. В течение безопасного времени высыхания герметика для стекла запрещается с силой закрывать двери при закрытых окнах; в течение безопасного времени запрещается передавать автомобиль клиенту.

6.

   6

   Верните обшивку потолка в сборе в исходное положение, установите фиксирующие болты (2 шт.) обшивки потолка в сборе. Q146B0622F62L комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 мм

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
