Корпус заднего бампера с кронштейном
Задний бампер · Li L7 2022–2023 · стр. 3081–3082 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до касания земли.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выход из режима подъёмника» — система автоматически произведёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не допускайте повреждения лакокрасочного покрытия.
- После завершения установки с помощью пластиковой лопатки отогните кромку уплотнителя дверного проёма и прижмите её снаружи заднего бампера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 25
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- защитная панель левого заднего комбинированного фонаря
- защитная панель правого заднего комбинированного фонаря
- Задний участок накладки правой задней колёсной арки в сборе
- Задняя секция накладки арки левого заднего колеса в сборе
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
- нижняя облицовочная панель заднего бампера
- крышка буксировочного крюка
- BLE-антенна заднего бампера
- левый задний катафот
- правый задний катафот
- Демонтаж/монтаж узла заднего бампера в сборе
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- Датчик ультразвукового радара
- фонарь подсветки номерного знака в сборе
- фонарь подсветки номерного знака в сборе
- Задняя камера кругового обзора 360 при парковке
Снятие 1 шагов
-

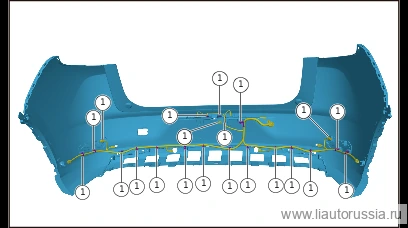

Отсоедините фиксаторы жгута проводов заднего бампера в сборе (21 шт.), извлеките корпус заднего бампера с кронштейном.
Установка 1 шагов
-
Установите жгут проводов заднего бампера в сборе, установите крепёжные защёлки жгута проводов заднего бампера в сборе (21 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
